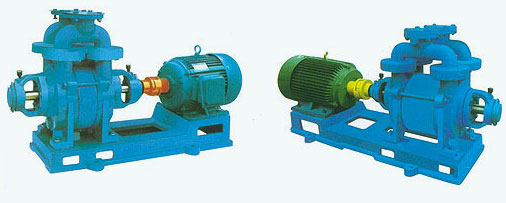

SK系列水環式真空泵
SK系列水環式真空泵及壓縮機是用來抽吸或壓縮空氣和其它無腐蝕性，不溶于水，不含有固體顆粒的氣體，以便在密閉容器中形成真空和壓力，吸入氣體允許混有少量液體。
SK系列水環式真空泵及壓縮機是用來抽吸或壓縮空氣和其它無腐蝕性，不溶于水，不含有固體顆粒的氣體，以便在密閉容器中形成真空和壓力，吸入氣體允許混有少量液體。 SK水環式真空泵及壓縮機被廣泛應用于機械、石油化工、制藥、食品、制糖工業及電子領域。由于在工作過程中，氣體的壓縮過程是等溫的，所以在壓縮和抽吸易爆氣體時，不易發生危險，所以其應用更加廣泛。
技術參數
| 型號 | 抽氣量（m3/min） | 真空泵極限壓力 | 電機功率(kw) | 泵轉速(r/min) | 壓縮機壓力(MPa) | 口徑(mm) | ||||
| 大Maximum | 吸入壓力為-0.041MPa(-450mmHg) | mmHg | MPa | 真空泵 | 壓縮機 | 進 | 出 | |||
| SK-1.5 | 1.5 | 1.35 | -680 | -0.091 | 3 | 4 | 1440 | 0～0.1 | 70 | 70 |
| SK-3 | 3 | 2.8 | -700 | -0.093 | 5.5 | 7.5 | 1440 | 0～0.1 | 70 | 70 |
| SK-6 | 6 | 5.4 | -700 | -0.093 | 11 | 15 | 1460 | 0～0.1 | 80 | 80 |
| SK-12 | 12 | 10.8 | -700 | -0.093 | 18.5 | 30 | 970/980 | 0～0.1 | 80 | 80 |
| SK-20 | 20 | 18 | -700 | -0.093 | 37 | 55 | 740 | 0～0.1 | 150 | 150 |
| SK-30 | 30 | 27 | -700 | -0.093 | 55 | 75 | 740 | 0～0.1 | 150 | 150 |
| SK-42 | 42 | 37.8 | -700 | -0.093 | 75 | - | 740 | - | 150 | 150 |
| SK-60 | 60 | 54 | -700 | -0.093 | 90 | - | 590 | - | 250 | 250 |
| SK-85 | 85 | 76.5 | -700 | -0.093 | 132 | - | 590 | - | 250 | 250 |
| SK-120 | 120 | 108 | -700 | -0.093 | 185 | - | 490 | - | 300 | 250 |
注:
1、真空度從40%到90%或壓力從0.05MPa到0.15MPa的吸排氣量隨著供水量的大小 ，葉輪與側蓋的間隙大小而變化，葉輪與側蓋的間隙大小而變化，特別是流量較小時，如果調整不準確更容易引起偏小
2、表內數值是在下列條件下得出：①水溫15℃； ②空氣20℃； ③氣體相對溫度70%；④大氣壓力0.1013MPa
3、表內性能偏差不超過5%
安裝尺寸圖
| 型號 | A | B | C | D | E | F | I | J | L | G | d1 | d2 | N-d3 | 4-Φ |
| SK-1.5 | 423 | 262 | 873 | 990 | 340 | 400 | 562 | 268 | 162 | 30 | Φ145 | Φ125 | 4-Φ12 | 18 |
| SK-3 | 605 | 313 | 1072 | 1190 | 395 | 445 | 562 | 307 | 162 | 30 | Φ150 | Φ125 | 4-Φ12 | 18 |
| SK-6 | 695 | 405 | 1317 | 1410 | 400 | 460 | 680 | 342 | 210 | 25 | Φ170 | Φ145 | 4-Φ15 | 18 |
| SK-12 | 940 | 442 | 1447 | 1833 | 380 | 430 | 965 | 480 | 280 | G | 280 | 30 | 210 | 14 |
| SK-20 | 1000 | 542 | 1719 | 2139 | 660 | 720 | 1215 | 515 | 350 | G3/4" | Φ275 | Φ240 | 240 | 18 |
| SK-30 | 1200 | 566 | 1932 | 2468 | 720 | 180 | 1215 | 579 | 350 | G3/4" | Φ275 | Φ240 | 240 | 18 |
特性曲線
訂貨須知:
一、①SK水環式真空泵產品名稱與型號②SK水環式真空泵口徑③SK水環式真空泵揚程（m）④SK水環式真空泵流量⑤SK水環式真空泵電機功率（KW）⑥SK水環式真空泵轉速（r/min）⑦SK水環式真空泵壓〔V〕⑧SK水環式真空泵吸程（m）⑨SK水環式真空泵是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定我公司的SK水環式真空泵產品型號，請按SK水環式真空泵型號直接向揚子江泵業公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們揚子江泵業的技術專家為您審核把關。
