冷硫酸增壓泵特點及結構圖
時間：2013-2-19 來源：揚子江泵業 瀏覽數：509
IHF型泵為單級單吸式氟塑料合金化工離心泵（簡稱冷硫酸增壓泵），是按國標設計并結合非金屬泵的加工工藝設計生產的。該泵具有耐腐蝕、耐磨、耐高溫、不老化、機械強度高、無毒分解、使用溫度寬等優點。泵體采用金屬外殼內襯聚全氟乙丙烯（F46）、葉輪和泵蓋均采用金屬嵌件外包氟塑料整體燒結壓制成型，軸封采用外裝式波紋管機械密封。
產品特點
冷硫酸增壓泵的其特點是該泵結構先進合理，耐腐蝕強，密封性能嚴密可靠，工作穩定。噪聲低，使用壽命長。輸送介質溫度為-85℃~200℃，流量：1.75-200m3/h 揚程：4.5-87m轉速1450-2900r/min
產品用途
該泵廣泛適用于化工、制藥、石油、冶金、電力、電鍍、酸洗、農藥、造紙等行業中液體輸送、廢水處理和加酸等工藝流程。輸送任何濃度硫酸、鹽酸、硝酸、醋酸、氫氟酸、王水、強堿、強氧化劑、有機溶劑等強腐蝕性介質的使用，是目前先進的耐腐蝕裝備之一。
|
型號
|
轉速 n=2900 r/min
|
轉速 n=1450 r/min
|
||||||||
|
流量
( m3/h) |
揚程
m |
電機功率
Kw |
汽蝕余量 (m)
|
效率 (%)
|
流量m3/h
|
揚程
m |
電機功率
Kw |
汽蝕余量 (m)
|
效率 (%)
|
|
|
IHF50-32-125
|
12.5
|
20
|
2.2
|
3.0
|
51
|
6.3
|
5
|
0.55
|
3.0
|
45
|
|
IHF50-32-160
|
12.5
|
32
|
4
|
3.0
|
46
|
6.3
|
8
|
0.55
|
3.0
|
40
|
|
IHF50-32-200
|
12.5
|
50
|
7.5
|
3.0
|
39
|
6.3
|
12.5
|
1.1
|
3.0
|
33
|
|
IHF65-50-125
|
25
|
20
|
3
|
3.5
|
62
|
12.5
|
5
|
0.55
|
3.5
|
55
|
|
IHF65-50-160
|
25
|
32
|
5.5
|
3.5
|
57
|
12.5
|
8
|
1.1
|
3.5
|
51
|
|
IHF65-40-200
|
25
|
50
|
11
|
3.5
|
52
|
12.5
|
12.5
|
1.5
|
3.5
|
46
|
|
IHF65-40-250
|
25
|
80
|
18.5
|
3.5
|
50
|
12.5
|
20
|
3
|
3.5
|
43
|
|
IHF80-65-125
|
50
|
20
|
5.5
|
4.0
|
69
|
25
|
5
|
1.1
|
4.0
|
64
|
|
IHF80-65-160
|
50
|
32
|
11
|
4.0
|
67
|
25
|
8
|
1.5
|
4.0
|
62
|
|
IHF80-50-200
|
50
|
50
|
15
|
4.0
|
63
|
25
|
12.5
|
2.2
|
4.0
|
57
|
|
IHF80-50-250
|
50
|
80
|
30
|
4.0
|
66
|
25
|
20
|
5.5
|
4.0
|
51
|
|
IHF100-80-125
|
100
|
20
|
11
|
4.5
|
77
|
50
|
5
|
1.5
|
4.5
|
74
|
|
IHF100-80-160
|
100
|
32
|
15
|
4.5
|
73
|
50
|
8
|
2.2
|
4.5
|
69
|
|
IHF100-65-200
|
100
|
50
|
30
|
4.5
|
73
|
50
|
12.5
|
5.5
|
4.5
|
68
|
|
IHF125-80-160
|
160
|
32
|
30
|
5.0
|
70
|
80
|
8
|
5.5
|
5.0
|
74
|
|
IHF125-100-200
|
200
|
50
|
55
|
5.0
|
65
|
100
|
12.5
|
11
|
5.0
|
71
|

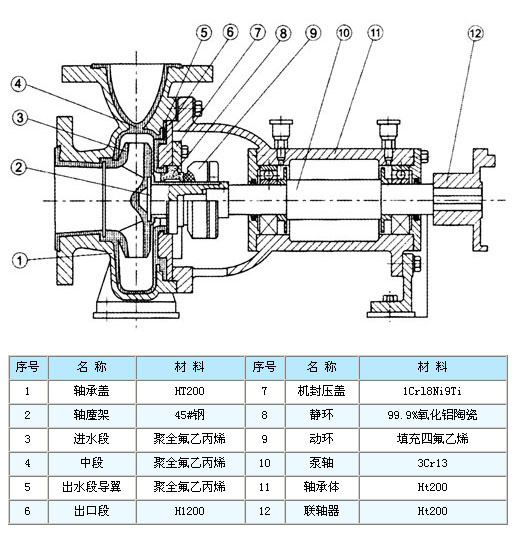

結構圖
