襯氟自吸式磁力泵,塑料自吸泵,磁力自吸泵,耐酸堿自吸泵,硫酸泵,鹽酸泵結構圖

時間：2015-12-24 來源：揚子江泵業 瀏覽數：15830

一、概述：

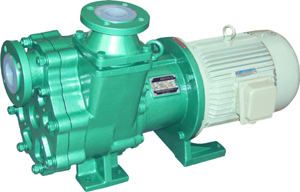

ZMD氟塑料磁力自吸泵是我廠吸取磁力泵與自吸泵各有的特性，聯合多家研究單位共同研制開發的，該系列泵集合了磁力泵的所有優良特性，且大的優勢即可以自吸，一般自吸高度可達2-4米，充分結合了自吸泵和磁力泵的所有優點，既具有自吸功能，又取消了軸封，利用磁力偶合間接傳動，完全消除了滴漏的現象。

二、設計特點：
ZMD氟塑料磁力自吸泵其過流部件全部采用目前世界上耐腐蝕性能優秀“塑料王”(氟塑料)制造，泵體采用金屬外殼內襯聚全氟乙丙烯（F46），泵蓋、葉輪均用金屬嵌件外包氟塑料整體燒結壓制而成，隔離套采用特殊材料制造，具有高強度的力學性能，消除了普通磁力泵存在的磁渦流現象。泵第一次使用前灌液后，第二次及以后使用則無需灌液，直接開機即可吸取輸送低于泵安裝位置以下的液體。自吸無泄漏的ZMD磁力泵是替代笨重液下泵進口自吸泵的理想選擇用泵。
ZMD氟塑料磁力自吸泵采用獨特的后拉式結構，一人便可以很輕松地進行內部檢修和零件更換，無需拆卸管道，大大方便了日常的檢修和保養工作。
三、用途：
ZMD氟塑料磁力自吸泵廣泛適用于石油化工、有色金屬冶煉農藥、制酸制堿、造紙、酸洗工藝、稀土分離、電鍍、電子,化成箔等行業吸取輸送低于泵安裝位置以下的腐蝕性液體，是目前磁力泵品種中結構新穎的產品，高效節能、安全實用。
使用溫度：-20°C-120°C。

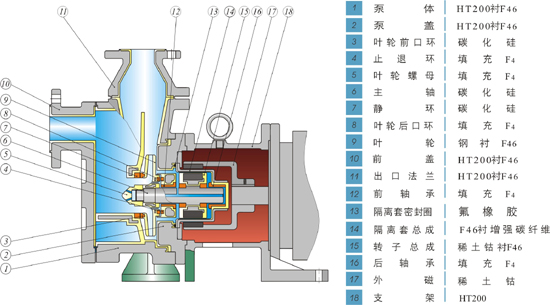

四、結構與材料：

1）安裝方法和連接要求：
1、按基礎尺寸做好混凝土基礎，同時予埋好地腳螺栓。將機組放在基礎上，找正泵的水平，擰緊地腳螺栓。泵應盡可能靠近水池位置。
2、泵的進液管管徑不得大于規定要求，且進液管總長不大于5m，在滿足要求的情況下，越短越好。進液管底部必須安裝濾網，防止過大的顆粒或雜物進入泵體后損壞葉輪或影響泵的工作，過濾面積應大于管路截面積的3-4倍。
3、泵的出液管管路中必須裝有閥門，用以調節流量，使泵在規定的流量下工作，防止超量后使泵無法工作。出液管徑不得小于規定要求，在可能的情況下出液管徑越大越好。出液管總長必須大于進液管總長的1.5倍，在可能的情況下長一些好。
4、不可將進液管道和出液管道的重量支承在泵的進出口法蘭上，應固定在各自的支架上。進出液管道連接的各部位必須緊密，不漏氣，否則會影響自吸功能和泵的正常運轉。
2）使用方法和維護須知：
1、自吸式磁力泵嚴禁輸送含有固體顆粒或含易結晶的介質，不允許在關閉排放口的情況下作連續性運轉，需保持小的流量。
2、安裝管道時，先接進口管，加滿液體后再接出口管。
3、安裝完畢后，接上電源，用點動方式檢查泵轉動是否靈活，檢查電機轉向是否與轉向標志一致。
4、將出口閥門打開約三分之一左右，即可啟動自吸泵（即開閥啟動），然后慢慢調節出口閥門，使泵不能正常工作。
5、輸液時，流量、揚程和自吸高度必須控制在規定范圍之內，不能相差太大，否則會引起吸空現象，使泵不能正常工作。
6、自吸泵在工作上，不允許產生吸空現象，一旦產生吸空，必須重新引流灌液才能自吸。因此，用戶必須有控制低液位的裝置或派專人看管，以防止水池內的介質被吸空。
7、自吸泵不能輸送會產生大量氣泡的介質，也不能輸送氣液混合介質。
8、在輸送含易結晶的介質時，若有一段時間停泵不用，必須沖洗泵腔，不得殘留結晶介質，防止結晶后泵再啟動時造成損壞；再次使用時，按要求加引液才能自吸。
9、輸送一般無結晶介質時，若長時間停泵后再用，在啟動前檢查泵體內的液體是否充足，請補足后才能自吸。
10、當泵放在液位以下環境中使用或代替管道泵使用時，不可配用空氣閥和緩沖閥，在此情況下，請將空氣閥和緩沖閥卸下即可。
11、泵出口管道不得安裝止回閥，如有則須在止回閥下端設置放氣孔。
12、自吸高度可安公式簡單算得：清水時自吸3m/介質密度=實際自吸高度。
五、安裝示意圖：

如下：（一次灌引水后，再次啟動無須灌引水與普通離心泵一樣直接啟動即可）

六、型號意義：

50 ZMD - 32 F
50	泵進口直徑是50mm	32	泵的揚程為32m
ZMD	自吸式磁力驅動泵代碼	F	泵過流部件材質為氟塑料

七、性能與參數：

型號	流量 (m³/h)	揚 程 (m)	電機功率 (KW)	汽蝕余量	口徑		效率 (%)	重量（Kg）
型號	流量 (m³/h)	揚 程 (m)	電機功率 (KW)	汽蝕余量	進口	出口	效率 (%)	重量（Kg）
40ZMD-20F	6	20	2.2	3.0	40	25	33	110
40ZMD-25F	6	25	4	3.0			30	110
40ZMD-32F	6	32	4	3.0			29	110
50ZMD-20F	15	20	2.2	3.0	50	32	35	188
50ZMD-25F	15	25	4	3.0			41	188
50ZMD-32F	15	32	5.5	3.0			38	188
50ZMD-45F	15	45	7.5	3.5			48	200
65ZMD-25F	30	25	7.5	3.5	65	50	51	200
65ZMD-32F	30	32	7.5	3.5			52	200
65ZMD-45F	30	45	11	3.5			56	280
80ZMD-25F	60	25	11	3.5	80	65	58	280
80ZMD-32F	60	32	11	3.5			55	280
80ZMD-45F	50	45	18.5	4.5			52	240

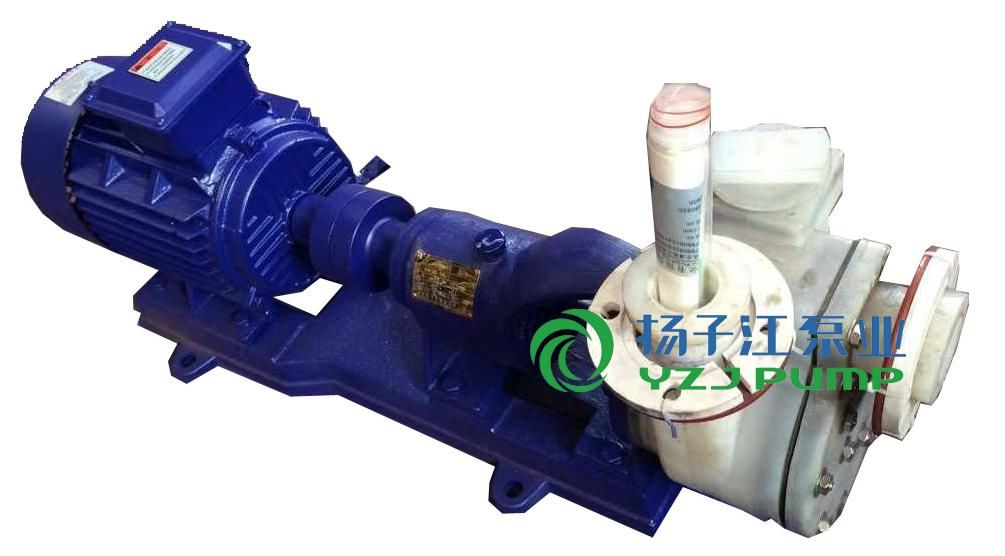

一、FZB襯氟自吸泵的結構與原理

FZB襯氟自吸泵過流部件采用純凈的氟塑料合金制成，配置外裝式波紋管機械密封。自吸泵主要由儲液室、氣液分離室、渦室、回流孔、葉輪組成。開機前，泵腔內注滿液體儲液室氣液在葉輪高速運轉帶動下，將氣液混合物吸進渦室加壓進入氣液分離室，此時，因空氣比重小于液體，便自然逃逸進入官網，液體則自動從回流孔回流，與儲液室空氣再次混合，被葉輪循環加壓進入氣液分離室…,直至吸程管路中的空氣被排盡，介質被輸送到工況所需要的任意場所。

二、FZB襯氟自吸泵的產品用途

本產品可以安全輸送強酸、強堿、劇毒、有機溶劑、及純凈、貴重的化學介質，充分滿足嚴格的安全性、可靠性和生態環保要求，適用于各種化工流程。儲存液體的容器低于±000（地平面）1m-3m,不便倒灌和加液的場合，使用該泵垂直固定在崗位上，可持續或間斷抽取、輸送化工介質。車輛、船舶裝卸化工介質時，自吸泵可流動在任何崗位。斷續抽取輸送。適用溫度：-20℃～80℃。

三、FZB襯氟自吸泵的型號意義

50FZB-30L

50：泵進口直徑是50mm B: 單級單吸懸臂式離心泵

F: 過流部件材質為氟塑料合金 30：揚程是30m

Z: 具有自吸功能 L: 長支架結構代號

四、FZB襯氟自吸泵的產品結構

FZB型氟料合金泵由泵體，葉輪，后蓋，密封件，支架，泵軸，軸承，連軸器，吊緊螺栓，螺母，底板組成。

1、泵體：左右兩邊連接部分內埋鋼質法蘭圈各一只模壓塑料合金制成。

2、后蓋右邊一側內埋一只不銹鋼板(1Cr18Ni9Ti)模壓塑料合金而成。

3、葉輪：采用接軸連接方法，金屬軸為優質鋼精加工后外包塑料合金模壓而成，使葉輪與金屬接軸牢固地結為一體，保證軸根與葉輪后部承受隨旋轉時的扭矩力，這樣介質浸濕部分為塑料合金。

4、機械密封：采用WB2、ST型不用冷卻水可調式端面密封技術，由碳化硅、高純度氧化鋁陶瓷、填充四氟、石墨等材料制成。

五、FZB襯氟自吸泵型號及參數

序號	型號	流量（m³/h）	揚程	效率(%)	汽蝕余量	*進口出口**	自吸高度	自吸時間	電機功率	整機重量
1	25FZB-20L	1.5	19	10	3.0	*2525**	1	180	2.2	65
		*3.6	18	20
		6	16	30
2	40FZB-20	5	22	35	3.0	*4050**	1	180	3	47
		*8	20	42
		12	17	40
3	40FZB-30L	5	32	24	3.5	*4050**	3	150	4	160
		*8	30	48
		12	28	45
4	50FZB-20	8	22	35	3.0	*5050**	1	180	3	47
		*12	20	42
		15	17	40
5	50FZB-30L	8	32	24	3.5	*5050**	3	150	4	160
		*12	30	48
		15	28	45
6	50FZB-45L	8	47	24	3.5	*5032**	3	150	7.5	210
		*12	45	35
		15	43	32
7	50FZB-70L	8	72	20	4.0	*5032**	3	150	15	320
		*12	70	26
		25	65	39
8	65FZB-30L	15	32	40	4.0	*6550**	3	200	7.5	210
		*25	30	55
		35	27	48
9	65FZB-45L	15	47	30	4.0	*6540**	3	180	11	300
		*25	45	42
		35	38	44
10	65FZB-70L	15	72	30	4.0	*6540**	3	180	30	530
		*25	70	41
		35	65	42
11	80FZB-30L	35	32	54	4.5	*8065**	3	150	11	284
		*50	30	58
		60	25	48
12	80FZB-45L	35	47	45	4.5	*8065**	3	180	15	330
		*50	45	53
		60	42	46
13	80FZB-70L	35	72	45	5.0	*8050**	3	200	30	550
		*50	70	50
		60	65	43
14	100FZB-30L	65	32	54	6.0	*10080**	3	150	18.5	390
		*100	30	60
		110	26	54
15	100FZB-45L	65	46	48	6.0	*10080**	3	150	30	500
		*100	45	55
		110	40	48
