①水平剖分式多級離心泵  水平剖分式多級離心泵又稱為中開式多級離心泵。

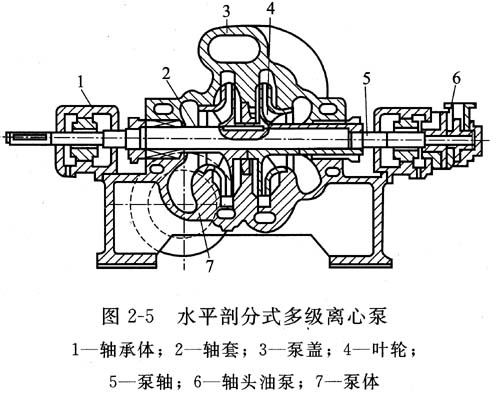

    圖2—5所示為水平剖分式多級離心泵結構。這種泵采用蝸殼形泵體，每個葉輪的外圍都有相應的蝸殼，相當于將幾個單級蝸殼泵裝在同一根軸上串聯工作，所以又叫蝸殼式多級泵。由于泵體是水平剖分式，吸人口和排出臥都直接鑄在泵體上，檢修時很方便，只需

把泵蓋取下，即可暴露整個轉子，在檢修轉子，需將整個轉子吊出時，不必拆卸連接管路。這種泵的葉輪通常為偶數對稱布置，大部分軸向力得到平衡，因而不需要安裝軸向力平衡裝置。

    水平剖分式多級泵流量范圍為450～1500 m3 h，高揚程可達1800 m。由于葉輪對稱布置，泵體內有交叉流道，如圖2—6所示，所以它比同性能的分段式多級泵體積大，鑄造工藝復雜，泵蓋和泵體的定位要求高，在壓力較高時，泵蓋和泵體的結合面密封難度大。

    ②分段式多級離心泵  分段式多級離心泵是一種垂直剖分多級泵。這種泵是將若干個葉輪裝在一根軸上串聯工作的，軸上的葉輪個數就代表泵的級數。軸的兩端用軸承支承，并置于軸承體上，兩端均有軸封裝置。泵體由一個前段、一個后段和若干個中段組成廣并用螺栓連接為一整體。在中段和后段內部有相應的導葉裝置；在前段和中段的內壁與葉輪易碰的地方，都裝有密封環。軸封裝置在泵的前端和尾段泵軸伸出部分。泵軸中間有數個葉輪，每個葉輪配一個導輪將被輸送液體的動能

轉為靜壓能，葉輪之間用軸套定位。葉輪一般為單吸的，吸人口都朝向一邊。按單吸葉輪人口方向?qū)⑷~輪依次串聯在軸上。為了平衡軸向力，在末端后面都裝有平衡盤，并用平衡管與前段相連通。其轉子在工作過程中可以左右竄動，靠平衡盤自動將轉子維持在平衡位置上。

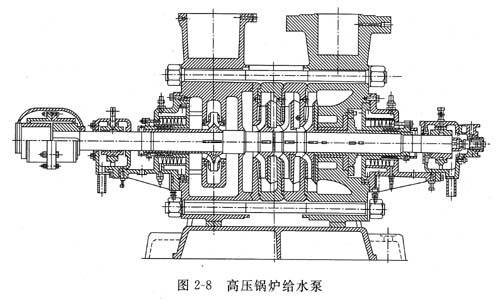

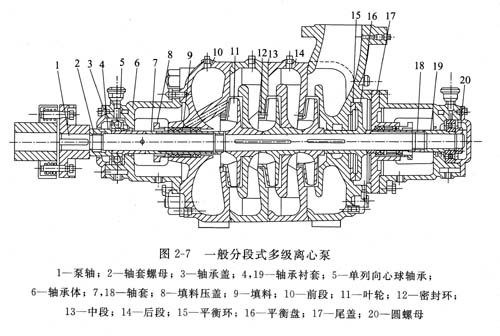

    根據使用場合不同，分段式多級離心泵可分為一般分段式多級離心泵(見圖2-7)，中、低壓鍋爐給水泵和高壓鍋爐給水泵(見圖2-8)。

    低壓鍋爐給水泵輸送液體的溫度一般在110℃左右，其結構和一般分段式多級離心泵基本相同，大部分可以互相通用。對于中壓鍋爐給水泵，由于工作壓力和工作溫度比低壓的高，通常軸封裝置較完善，軸承除需要潤滑外，有的還用循環水冷卻。為了隔熱，有的在泵體外包上用鋼板卷成的圓筒罩。泵的支承有的采用中心支承。

    高壓鍋爐給水泵，輸送液體溫度在160～170℃，出口壓力在15 MPa以上。考慮到溫

  度變化的影響，泵的轉動部分大多采用膨脹系數相同的合金材料。葉輪安裝在軸上，后留有0.5 mm左右的軸向間隙，防止開車初期由于葉輪先受熱影響而膨脹，葉輪與葉輪互相頂死，造成泵軸的拉伸損壞。泵的支承采用中心支承式，這樣，開車后泵體的熱膨脹是以泵軸線為中心向四處輻射進行，機組的找正不會受到破壞，轉子在泵體中始終處于居中位置。

    為了消除熱脹冷縮對機組同心的影響，高壓鍋爐給水泵泵體下部設有縱向滑銷和垂直滑銷，它們分別與泵座上的銷槽和銷孔相配。泵的軸承座分別安裝在兩端的前段和后段上，每個軸承座上設有三只調節螺釘，用以調節軸承與泵體的同軸度。

    ③雙殼式多級離心泵  雙殼式多級離心泵用于使液體產生高的壓力，主要作為高壓蒸汽鍋爐供水和高壓設備送液。這種泵的揚程范圍為850～3200m，流量范圍為30～360m3／h。

    雙殼式多級離心泵采用內外殼體，內殼體形式有分段式和中開式兩種，按泵軸的安裝位置不同分為臥式和立式兩種，分段臥式雙殼多級離心泵的外殼體承受出口端液體壓力，因而殼體多是采用鍛鋼筒體；出口端設有可拆卸的法蘭封頭，以便于拆卸抽出內殼組件，在封頭內端面裝有彈性墊片，以補償內外殼體溫差和材質不同所引起的不均勻膨脹，同時又起預緊內殼體各段隔板的作用，使之組成一個整體。當泵內壓力升起后，各段隔板借助自壓而達到密封。內缸結構與分段式相似。轉子末級葉輪后面裝有平衡活塞，與法蘭封頭的平衡襯套配合以平衡轉子大部分軸向力。采用雙面金氏止推軸承承受轉子剩余軸向力，防止轉子竄動，保證轉子在正確的工作位置運轉。外殼兩端裝有軸封室，腔室內裝有浮動式填料密封或機械密封，防止液體向外泄漏；軸封室夾套通人冷卻劑以冷卻密封。軸的兩端裝有滑動軸承，以支承轉子并置于軸承架內。軸承由自帶的主油泵供給循環油潤滑，油壓為0.0 6～0.0 8 MPa。軸的一端裝有聯軸器與驅動機連接。
