DBY型不銹鋼電動隔膜泵
DBY型電動隔膜泵是一種新型的泵類,近年來,由于在隔膜材質上取得了突破性的進展,國際上越來越多的工業化國家采用此種型式的泵,取代部份離心泵、螺桿泵,來應用于石化、陶瓷、冶金等行業,產品設計均參考美國ABEL公司樣機,該泵適用于低壓,即出口壓力≤3kgf/cm2的場合.
主要用途:
⑴各種劇毒、易燃、易揮發液體。
⑵各種強酸、強堿、強腐蝕液體。
⑶可輸送較高溫度的介質150℃。
⑷作為各種壓濾機前級送壓裝置。
⑸熱水回收及循環。
⑹油罐車、油庫、油品裝卸。
⑺泵吸泡菜果醬、土豆泥、巧克力等。
⑻泵吸油漆、樹膠、顏料粘合劑
⑼各種瓷器軸漿水泥灌漿灰漿泥漿。
⑽各種橡膠漿乳膠、有機溶劑、填料。
⑾用泵為油輪駁船清倉吸取倉內污水及剩油。
⑿啤酒花及發酵粉稀漿、糖漿、糖密。
⒀泵吸礦井、坑道、隧道、下水道中污水、沉淀物。
⒁各種特殊介質的吸送。
DBY電動隔膜泵的特點：
1、 DBY電動隔膜泵不需灌引水，自吸能力可達5米。
2、 通過性能好，直徑在10毫米以下的顆粒、泥漿等均可以毫不費力地通過。
3、 由于隔膜將被輸送介質和傳動機械件分開，所以介質絕對不會向外泄漏。且泵本身無軸封，使用壽命大大延長。根據不同介質，隔膜分為氯丁橡膠、氟橡膠、丁晴橡膠等，完全可以滿足不同用戶的要求。
4、 體積小重量輕：由于采用了行星擺線傳動結構，故使泵型獲得小尺寸如與同類型泵來比較，其體積重量均下降一半左右。
5、 泵體介質流經部份，可根據用戶要求，分為鑄鐵、不銹鋼、襯膠、電機分為普通式、防爆式、調速式。
6、工作溫度可達120℃，流量：0.75-20m3/h 揚程：3-30m動力：擺線針輪減速機傳動.
第三代電動隔膜泵安裝尺寸圖:
|
型號 |
B |
A3 |
D |
φ |
A |
H2 |
H |
|
DBY-10 |
250 |
250 |
180 |
φ12×4 |
580 |
370 |
50 |
|
DBY-15 |
250 |
250 |
180 |
φ12×4 |
580 |
370 |
50 |
|
DBY-25 |
250 |
180 |
250 |
φ14×4 |
675 |
480 |
60 |
|
DBY-40 |
250 |
180 |
250 |
φ14×4 |
675 |
480 |
60 |
|
DBY-50 |
290 |
220 |
290 |
φ16×4 |
845 |
700 |
85 |
|
DBY-65 |
290 |
220 |
290 |
φ16×4 |
845 |
700 |
85 |
|
DBY-80 |
370 |
250 |
370 |
φ18×4 |
1000 |
900 |
96 |
|
DBY-100 |
370 |
250 |
370 |
φ18×4 |
1000 |
900 |
96 |
電動隔膜泵性能參數表
|
型號
|
流量
(m3/h) |
吸程
(m) |
揚程 (m)
|
出口壓力
(kgf/cm2) |
電動功率
轉/KW |
使用溫度℃
|
泵進出口
尺 寸 |
重量
kg |
|
|
鑄鐵
|
不銹鋼 |
||||||||
|
DBY-10
|
0.5
|
3
|
30
|
3
|
1450/0.55
|
90
|
150
|
3/8" 絲扣
|
50
|
|
DBY-15
|
0.75
|
3
|
30
|
3
|
1450/0.55
|
90
|
150
|
1/2" 絲扣
|
50
|
|
DBY-25
|
3.5
|
4
|
30
|
3
|
1450/1.5
|
90
|
150
|
1" 絲扣
|
170
|
|
DBY-40
|
4.5
|
4
|
30
|
3
|
1450/2.2
|
90
|
150
|
11/2"絲扣
|
180
|
|
DBY-50
|
6.5
|
4.5
|
30
|
3
|
1450/4
|
90
|
150
|
50mm法蘭
|
400
|
|
DBY-65
|
8
|
4.5
|
30
|
3
|
1450/4
|
90
|
150
|
65mm法蘭
|
400
|
|
DBY-80
|
16
|
5
|
30
|
3
|
1450/5.5
|
90
|
150
|
80mm法蘭
|
610
|
|
DBY-100
|
20
|
5
|
30
|
3
|
1450/5.5
|
90
|
150
|
100mm法蘭
|
610
|
特性曲線圖

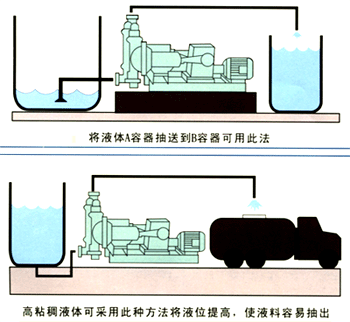

安裝和使用方法
工作原理
電機（4）通過減速箱（3）帶動左右兩端柱塞上面的隔膜（2）一前一后往復運動。在左右兩個泵腔內，裝有上下四個單向球閥(1)隔膜的運動，造成工作腔內的容積的改變，迫使四個單向球閥交替地開啟和關閉，從而將液體不斷地吸入和排出。

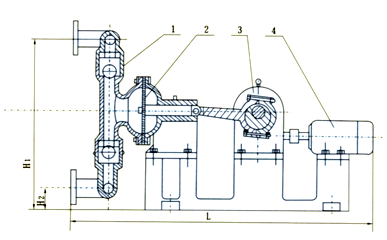

安裝尺寸表和尺寸圖
|
型號
|
A
|
B
|
D
|
φ
|
L
|
H1
|
H2
|
|
DBY-10
|
456
|
342
|
185
|
φ12×4
|
650
|
370
|
50
|
|
DBY-15
|
456
|
342
|
185
|
φ12×4
|
650
|
370
|
50
|
|
DBY-25
|
537
|
455
|
210
|
φ14×4
|
1060
|
480
|
60
|
|
DBY-40
|
537
|
455
|
210
|
φ14×4
|
1060
|
480
|
60
|
|
DBY-50
|
800
|
345
|
345
|
φ16×4
|
1510
|
700
|
85
|
|
DBY-65
|
800
|
345
|
345
|
φ16×4
|
1510
|
700
|
85
|
|
DBY-80
|
800
|
345
|
345
|
φ18×4
|
1690
|
900
|
96
|
|
DBY-100
|
800
|
345
|
345
|
φ18×4
|
1690
|
900
|
96
|
訂貨須知:
一、①不銹鋼電動隔膜泵產品名稱與型號②不銹鋼電動隔膜泵口徑③不銹鋼電動隔膜泵揚程（m）④不銹鋼電動隔膜泵流量⑤不銹鋼電動隔膜泵電機功率（KW）⑥不銹鋼電動隔膜泵轉速（r/min）⑦不銹鋼電動隔膜泵電壓〔V〕⑧不銹鋼電動隔膜泵吸程（m）⑨不銹鋼電動隔膜泵是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定我公司的不銹鋼電動隔膜泵產品型號，請按不銹鋼電動隔膜泵型號直接向揚子江泵業公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們揚子江泵業的技術專家為您審核把關。
感謝您訪問我們揚子江泵業的網站【www.ixunmeng.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
