一、QJB型潛水?dāng)嚢铏C(jī)概述

    QJB型潛水?dāng)嚢铏C(jī)主要由潛水電機、密封機構、葉輪、導流罩、手搖葫蘆、安裝系統、電氣控制等部分構成。攪拌葉輪在電機驅動下旋轉攪拌液體,使之產生旋向射流,并利用沿著射流表面的剪切應力來進行混合,使流場以外的液體通過摩擦產生攪拌作用,在極度混合的同時,形成體積流,應用大體積流動模式得到受控流體的輸送。

    QJB型潛水?dāng)嚢铏C(jī)主要應用在市政和工業污水處理過程中的混合、攪拌和環流，也可用于景觀水環境的養護，通過葉輪旋轉運動達到創建水流的作用，改善水體質量，增加水中含氧量，有效阻止懸浮物的沉積。工藝和工業流程需要保持固、液二相或固、液、氣三相介質均勻混合反應的場所。

二、QJB型潛水?dāng)嚢铏C(jī)性能特點

1、潛水?dāng)嚢铏C(jī)結構緊湊、操作維護簡單、安裝檢修方便、使用壽命長。

2、葉輪具有佳的水力設計結構，工作效率高，后掠式葉片具有自潔功能可防雜物纏繞、堵塞。

3、與曝氣系統混合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀。

4、電機繞組絕緣等級為F級，防護等級為IP68,選用進口軸承和獨有專利的電機防凝露裝置，使電機的工作更加安全可靠。

5、兩道機械密封，材質為碳化鎢－碳化鎢。

6、根據工藝要求，直聯式潛水?dāng)嚢杩膳溆脤?dǎo)流罩。

7、潛水?dāng)嚢铏C(jī)的不銹鋼、碳鋼精鑄焊接葉槳，經優化設計葉片呈后掠式，效率高，具有自潔功能。

8、內部設有泄漏傳感器和定子繞組超溫保護報警裝置。

三、QJB型潛水?dāng)嚢铏C(jī)適用范圍

QJB型潛水?dāng)嚢铏C(jī)在下列條件下應能正常連續運行：

1、高介質溫度不超過40℃；

2、介質的PH值在5～9之間；

3、液體密度不超過1150kg/m3；

4、長期潛水運行，潛水深度一般不超過20m。

四、QJB型潛水?dāng)嚢铏C(jī)安裝系統

    QJB型潛水?dāng)嚢铏C(jī)的專用安裝系統可在無需排出池中污水的情況下，能快速安裝和拆卸潛水?dāng)嚢铏C(jī)。當池深H＜4米時建議采用安裝系統Ⅰ。潛水?dāng)嚢铏C(jī)的潛水深度可以根據需要進行垂直方向的調節，而且在水平面內可繞導桿旋轉的大角度為±60°起吊系統底座、支撐架和下托架與池的有關聯接面均采用膨脹螺栓固定，無需預留孔。當池深H＞4米時建議采用安裝系統Ⅱ，需在池底做一混凝土基礎（或鋼結構底座）。起吊系統底座、鋼繩固定架和導向底座與池的有關聯接面均采用膨脹螺栓固定，無需預留孔。安裝系統Ⅱ用導向鋼繩替代導桿，具有運輸方便、現場安裝簡單等特點。該系統從根本上避免了由于運輸引起導桿彎曲、變形有而影響正常使用的情況，并有效改善了池深過深情況下，由于導桿的安裝誤差而導致的無法正常起吊等現象。在有懸臂池頂（如圖）的安裝條件下更顯得操作方便可靠。客戶定貨時，請?zhí)峁┏厣頗及池型圖，以便廠方加工時確定導桿或?qū)�向鋼絲的尺寸。安裝系統的材質采用不銹鋼（或碳鋼）制造。安裝系統中除導桿或?qū)�向鋼絲、起吊底座外，多臺攪拌機可共用一套起吊裝置（用戶有特殊要錄除外）。

　　 客戶定貨時，請?zhí)峁┏厣頗及池型圖，以便廠方加工時確定導桿或?qū)�向鋼絲的尺寸。安裝系統的材質采用不銹鋼（或碳鋼）制造。安裝系統中除導桿或?qū)�向鋼絲、起吊底座外，多臺潛水?dāng)嚢铏C(jī)可共用一套起吊裝置（用戶有特殊要錄除外）。

　　 QJB潛水攪拌機的專用安裝系統可在無需排出池中污水情況下,能快速安裝和拆卸潛水?dāng)嚢铏C(jī);

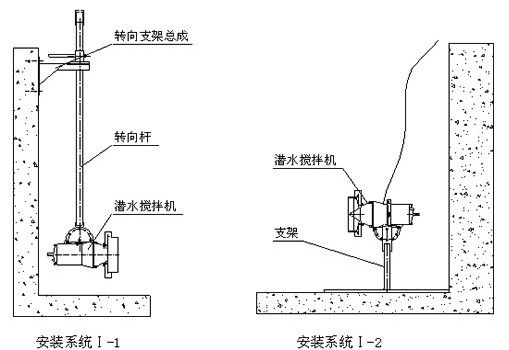

　　 安裝系統Ⅰ只適用池深＜4m,機型為QJB0.85/8-260/3-740C和QJB1.5/6-260/3-980C攪拌機，其中Ⅰ-1可在水平方向和垂直方向進行調節；

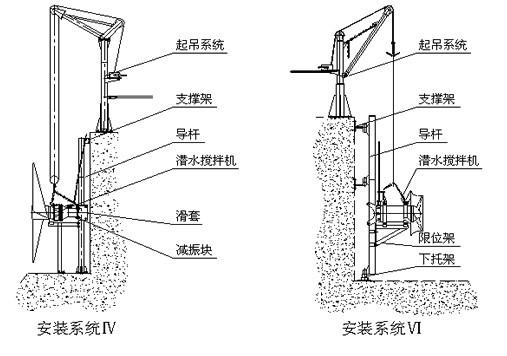

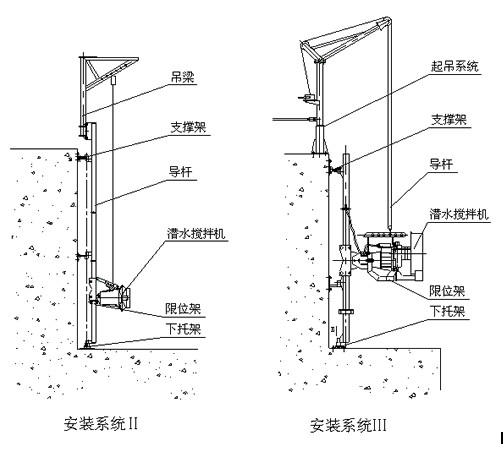

　　 安裝系統Ⅱ、Ⅲ、Ⅳ、Ⅵ適用于池深≥4m，導桿可沿水平方向繞導桿軸線旋轉，大轉角-60°~+60°當池深大于4米時，應在導桿中間增加一支撐架；

　　 支撐架和下托架與池壁、池底均用鋼膨脹螺栓固定，無需預留孔；

　　 潛水?dāng)嚢铏C(jī)的安裝系統材質采用不銹鋼和碳鋼防腐供選擇。
