FS型玻璃鋼離心泵結構圖
時間：2013-7-18 來源：揚子江泵業 瀏覽數：545
【FS型玻璃鋼離心泵】產品簡介：
FS型臥式玻璃鋼離心泵，是公司近幾年來研制開發的新產品，結構設計先進合理，標準化程度高，零件通用性，互換性強，折卸檢修十分方便。接觸介質的零部件，采用聚乙烯醇縮丁醛改性酚醛玻璃纖維，經高溫模壓成形的酚醛玻璃鋼制件。產品具有輕質、高強、不變形、耐溫、耐腐蝕等優良性能。在防腐方面可部分替代含鉬不銹鋼，鈦及鈦合金等貴重金屬。注:(FS玻璃鋼離心泵不可以使用于堿性的介質)
軸封：采用WB2型外裝式F4波紋機械密封，密封可靠，使用時間長。
泵的傳動和旋轉方向：泵通過爪型彈性聯軸器，由電動機直接驅動，從電動機端看泵為順時針方向旋轉。

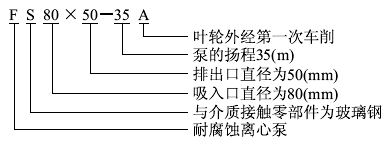

【FS型玻璃鋼離心泵】型號意義：
【FS型玻璃鋼離心泵】選材依據：
FS型玻璃鋼離心泵普通鋼鐵、不銹鋼、鋁和鉛等裳用工程材料在鹽酸中腐蝕嚴重，都不適用。FS型玻璃鋼離心泵大多塑料對鹽酸都有優良的耐蝕性。一類塑料能耐一切濃度和沸點下的鹽酸，如酚醛、呋喃、聚三氟氯乙烯、聚四氟乙烯、聚全氟乙烯、聚偏二氟乙烯等。酚醛樹脂(玻璃鋼)制品對非氧化性酸(鹽酸、稀硫酸、磷酸等)、鹽類溶液、水都有良好的耐蝕性，不耐堿和氧化性酸（硝酸、鉻酸等）的腐蝕。
【FS型玻璃鋼離心泵】使用范圍：
FS型玻璃鋼離心泵的主要用于石化、冶煉、染料、印染、農藥、制藥、稀土、皮革等行業，輸送不含固體顆粒、不易結晶、溫度不高于100℃的各種非氧化性酸（鹽酸、稀硫酸、甲酸、醋酸、丁酸）等腐蝕介質必不可少的理想設備。

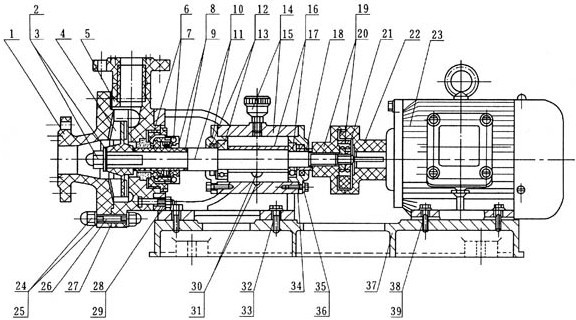

【FS型玻璃鋼離心泵】結構圖：
【FS型玻璃鋼離心泵】零件目錄明細表：
|
序號
|
名稱
|
數量
|
材料
|
序號
|
名稱
|
數量
|
材料
|
序號
|
名稱
|
數量
|
材料
|
|
1
|
泵殼端蓋
|
1
|
玻璃鋼
|
14
|
B-25油杯
|
1
|
組合件
|
27
|
泵體墊片
|
1
|
氟橡膠
|
|
2
|
葉輪并帽
|
1
|
模壓玻璃鋼
|
15
|
機架
|
1
|
HT20-40
|
28
|
六角螺母
|
4
|
A3
|
|
3
|
防腐墊片
|
1
|
聚四氟乙稀
|
16
|
泵軸壓套
|
1
|
20號鋼
|
29
|
墊圈
|
4
|
A3
|
|
4
|
葉輪
|
1
|
玻璃鋼
|
17
|
后滾動軸承
|
1
|
組合件
|
30
|
六角螺母
|
1
|
A3
|
|
5
|
泵體
|
1
|
玻璃鋼
|
18
|
軸承壓圈
|
1
|
HT20-40
|
31
|
油標
|
1
|
有機玻璃
|
|
6
|
壓緊螺套
|
1
|
玻璃鋼
|
19
|
泵聯軸節
|
1
|
玻璃鋼
|
32
|
六家螺栓
|
4
|
A3
|
|
7
|
WB2型機械密封
|
1
|
組合件
|
20
|
彈性塊
|
1
|
橡膠
|
33
|
墊圈
|
4
|
A3
|
|
8
|
軸套
|
1
|
玻璃鋼
|
21
|
圓螺母
|
1
|
45號鋼
|
34
|
后軸承蓋
|
1
|
HT20-40
|
|
9
|
防腐墊片
|
3
|
聚四氟乙稀
|
22
|
電機聯軸節
|
2
|
玻璃鋼
|
35
|
六家螺栓
|
8
|
35號鋼
|
|
10
|
泵軸
|
1
|
45號鋼
|
23
|
電動機
|
1
|
結合部
|
36
|
墊圈
|
8
|
A3
|
|
11
|
前軸承封蓋
|
1
|
HT20-40
|
24
|
防腐螺母
|
16
|
模壓玻璃鋼
|
37
|
底座
|
1
|
HT20-40
|
|
12
|
SG油封蓋
|
2
|
耐油橡膠
|
25
|
防腐墊片
|
16
|
聚四氟乙稀
|
38
|
六家螺栓
|
4
|
A3
|
|
13
|
前滾動軸承
|
1
|
組合件
|
26
|
雙頭螺柱
|
8
|
A3
|
39
|
墊圈
|
4
|
A3
|
|
型 號
|
流 量Q
|
揚 程
m |
轉 速
r/min |
電機功率
KW |
|
|
m3/h
|
L/s
|
||||
|
FS25×25-15
|
2.8
4 5.2 |
0.78
1.11 1.44 |
16
15 13.5 |
2900
|
0.75
|
|
FS40×32-20
|
4.4
6.3 8.3 |
1.22
1.75 2.31 |
21
20 18 |
2900
|
2.2
|
|
FS40×32-32
|
4.4
6.3 8.3 |
1.22
1.75 2.31 |
33
32 30 |
2900
|
3
|
|
FS50×40-16
|
4.36
7.2 9.72 |
1.20
2.00 2.50 |
16
13 10 |
2900
|
2.2
|
|
FS50×40-20
|
8.8
12.5 16.3 |
2.44
3.47 4.53 |
21.5
20 17.8 |
2900
|
3
|
|
FS50×32-35
|
8.8
12.5 16.3 |
2.44
3.47 4.53 |
35
32 30 |
2900
|
4/5.5
|
|
FS65×50-20
|
17.5
25 32.5 |
4.86
6.94 9.03 |
21.5
20 18 |
2900
|
3/4
|
|
FS65×50-25
|
25
35 45 |
7
9.7 12.5 |
26
25 22 |
2900
|
4/5.5
|
|
FS65×50-32
|
17.5
25 32.5 |
4.86
6.94 9.03 |
34.4
32 27.5 |
2900
|
5.5/7.5
|
|
FS80×65-35
|
30
45 55 |
8.3
12.5 15.1 |
35
32 28 |
2900
|
7.5/11
|
|
FS80×65-35A
|
25
35 45 |
7
9.7 12.5 |
26
25 22 |
2900
|
5.5/7.5
|
|
FS80×65-30
|
30
49 60 |
8.3
13.6 16.7 |
30
24 22 |
2900
|
7.5
|
|
FS100×80-35
|
56
92.8 110 |
15.5
25.5 30.5 |
35
29 25 |
2900
|
15/22
|
|
FS100×80-50
|
70
100 130 |
19.4
27.8 36.1 |
54
50 42 |
2900
|
22/30
|
|

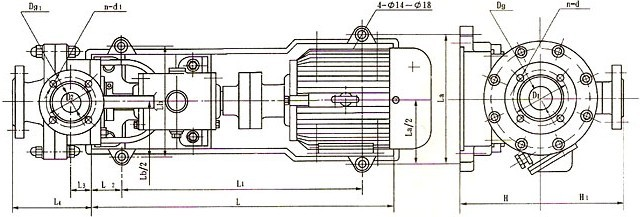

序號
|
型號
|
L
|
L1
|
L2
|
L3
|
L4
|
La
|
Lb
|
H
|
H1
|
吸入法蘭
|
排出法蘭
|
||||
|
Dg
|
D1
|
n-d
|
Dg1
|
D2
|
n-d1
|
|||||||||||
|
1
|
FS50×25-18
|
632
|
492
|
70
|
45
|
180
|
242
|
242
|
175
|
188
|
50
|
125
|
4-φ14
|
25
|
85
|
4-φ12
|
|
2
|
FS50×32-16
|
32
|
100
|
4-φ14
|
||||||||||||
|
3
|
FS50×40-20
|
675
|
535
|
248
|
248
|
40
|
110
|
4-φ14
|
||||||||
|
4
|
FS65×40-30
|
719
|
579
|
70
|
51
|
191
|
328
|
248
|
210
|
224
|
65
|
145
|
4-φ14
|
40
|
110
|
4-φ14
|
|
5
|
FS65×50-25
|
50
|
125
|
4-φ14
|
||||||||||||
|
6
|
FS80×50-35
|
719
|
579
|
70
|
51
|
191
|
328
|
248
|
210
|
224
|
80
|
160
|
4-φ18
|
50
|
125
|
4-φ14
|
|
7
|
FS80×65-30
|
235
|
65
|
145
|
4-φ14
|
|||||||||||
|
8
|
FS100×65-35
|
918
|
768
|
75
|
62
|
233
|
380
|
300
|
245
|
262
|
100
|
180
|
8-φ18
|
65
|
145
|
4-φ14
|
|
9
|
FS100×80-35
|
80
|
160
|
4-φ18
|
||||||||||||
2、FS型玻璃鋼離心泵安裝的位置泵體如果高于液面，必須附裝灌液裝置。
3、FS型玻璃鋼離心泵起動前先將液體灌滿泵體后開車，嚴禁無介質運轉和倒轉，否則泵體內因缺泛液體冷卻而損壞機械密封。
4、停車時應開關液管閥門，避免液體倒流。
5、維修時，先拆下泵體，再松開機械密封螺釘，折下機械密封。
6、如果更換滾珠軸承或泵軸時，必須折下機架，松開前端軸承蓋4只螺釘，折下泵軸后端園螺母和聯軸節，將泵軸向前端方向打出即可，再后折下后端軸封蓋。
7、檢修和更換易損件后進行重新裝配時。
1）、先將前后軸承和油封分別裝在前后封蓋內，并將帶軸承的前封蓋裝在FS型玻璃鋼離心泵軸上，再將帶前軸承封蓋的泵軸裝在機架上。
2）、將軸承壓套套在泵軸上，再將帶軸承的后封蓋裝在泵軸及機架上。
3）、套好壓圈，裝好聯軸節和并緊固螺母。
4）、將機構密封動環套在泵軸上。
5）、把靜環裝在FS型玻璃鋼離心泵體內，并拼緊壓緊螺套。
6）、將帶靜環的FS型玻璃鋼離心泵體套在機架上，調試一下機械密封動靜環的配合(一般緊3-3.5mm)先將泵體拿下。
7）、將機械密封動環裝緊固定在泵軸上，再將泵體裝在機架上，用手在聯軸節上轉一下機械密封動靜環配合是否符合。
8）、將葉輪裝在泵軸上，并用四氟墊片調正好葉輪與泵停間隙(一般緊2-2.5mm之間)墊好防腐墊片，再并緊葉輪并帽，后墊好泵殼墊片，裝好泵蓋，擰緊防腐螺母。
9）、將裝好畢的泵斗裝在底板上，并調正好聯軸器的間隙和電動機軸線垂直。
8、FS型玻璃鋼離心泵注意平時保養，經常檢查泵運行是否平穩，有無異常震動，注意更換彈性塊，視油標補充軸承的潤滑油，定期更換機架中的潤滑油
