FYH氟塑料液下泵結構圖
時間：2013-6-30 來源：揚子江泵業 瀏覽數：1091
在化工、冶煉、制藥等行業經常會用到液下式耐腐蝕泵，我公司生產的FYH型氟塑料液下泵是專門為該類工礦條件而設計研發的高新技術產品。
用途：
本產品廣泛適用于：化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、酸洗、無線電、化成箔等行業輸送酸、堿、有機溶劑、強氧化劑等腐蝕性介質。 適用溫度：-20°C至120°C。
設計特點：
FYH液下泵的形式為長軸立式離心泵，其接觸液體的液下部分全部采用氟塑料制造，具有耐腐蝕范圍廣、效率高等優點，無需灌液即能抽送，可用于任意濃度的酸堿、有機溶劑、強氧化劑等腐蝕性介質的抽送而毫不受損。

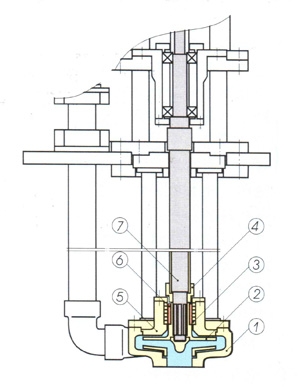

泵的結構圖：
| 1 | 泵 體 | F46/氟塑料合金 |
| 2 | 葉 輪 | F46/氟塑料合金 |
| 3 | 填 料 | 填充聚四氟乙烯 |
| 4 | 緊固螺母 | F46、45鋼 |
| 5 | 泵 蓋 | F46/氟塑料合金 |
| 6 | 軸 套 | 碳化硅 |
| 7 | 泵 軸 | F46、45鋼 |
性能參數表：
| 型 號 | 流 量 | 揚 程 | 轉 速 | 功 率 (Kw) | 效 率 | 伸入容器長度 (m) |
|
| 軸功率 | 電機功率 | ||||||
| 25FYH-25 | 7.2 | 25 | 2900 | 1.6 | 3 | 45 | 0.5, 1, 1.5, |
| 40FYH-25 | 14.4 | 25 | 2900 | 2.2 | 4 | 45 | 0.5, 1, 1.5, |
| 50FYH-25 | 25 | 25 | 2900 | 2.5 | 4 | 54 | 0.5, 1, 1.5, |
| 65FYH-25 | 32 | 25 | 2900 | 3.8 | 5.5 | 64 | 0.5, 1, 1.5, |
| 80FYH-25 | 50 | 25 | 2900 | 5.2 | 7.5 | 64 | 0.5, 1, 1.5, |
|
注：伸入容器長度可跟據用戶要求定制 若客戶所需產品規格不在此范圍內，我公司可根據用戶需要進行調整! |
|||||||
