一、結構說明
該泵均采用軸向回液的泵體結構。泵體由吸入室、儲液室、渦卷室、回液孔、氣液分離室等組成.?泵正常起動后.葉輪將吸入室所存的液體及吸入管路中的空氣一起吸入.并在葉輪內得以完全混合.?在離心力的作用下，液體夾帶著氣體向渦卷室外緣流動.在葉輪的外緣上形成有一定厚度的白色泡沫帶及高速旋轉液環。氣液混合體通過擴散管迸入氣液分離室。此吋，由于流速突然降低，較輕的氣體從混合氣液中被分離出來，氣體通過泵體吐出口繼續上升排出。脫氣后的液體回到儲液室，并由回流孔再次迸入葉輪，與葉輪內部從吸入管路中吸入的氣體再次混合.在高速旋轉的葉輪作用下，又流向葉輪外緣……。隨著這個過程周而復始地迸行下去.吸入管路中的空氣不斷減少，直到吸盡氣體.完成自吸過程.泵便投入正常作業。因為該泵具有這種獨特的排氣能力，所以此泵能輸送含有氣體的液體，無需安裝底閥.使用在油輪上時具有良好的掃艙功能。
在一些泵的軸承體底部還設有冷卻室。當軸承發熱引起軸承體溫升超過70℃吋.可在冷卻室處通過任意一只冷卻液管接頭.注入冷卻液循環冷卻。泵內部防止液體由高壓區向低壓區泄漏的密封機構是前后密封環.前密封環裝在泵體上.后密封環裝在軸承體上，當泵經長期運轉密封環磨損到一定程度，并影響到泵的效率和自吸性能吋.應給予更換。

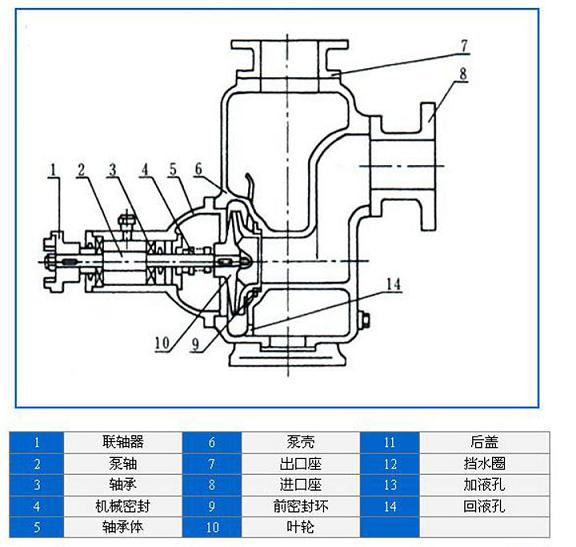

二、CYZ-A型自吸式離心油泵（結構圖）
CYZ系列防爆油泵用來輸送汽油、煤油、柴油，航空煤油等石油產品。介質溫度在-20℃～+80℃，是一種優良的船用裝卸油泵。并適用于陸地油庫、油罐車等儲油裝置的油料輸送。也可以用來輸送海水、淡水等。
特點
CYZ系列防爆油泵屬自吸式離心泵，具有結構簡單、操作維護方便、運行平穩、排量大、郊率高、便于調節、使用范圍廣等特點。
結構型式
CYZ系列防爆油泵采用軸向回液的泵體結構，泵體由吸入室、儲液室、渦旋室、回液孔、氣液分離室等組成。泵的軸承采用單列向心球軸承。在泵的軸承體底部設有冷卻室，泵內部高、低壓區間有密封環。CYZ自吸式離心油泵軸端采用機械密封。
●性能參數表
|
序號
|
型號
|
流量
|
揚程
m |
泵汽蝕
余量 m |
自吸性能
min/5m |
轉速
r/min |
軸功率
kw |
進出口徑
mm |
電機
|
||
|
m3/h
|
L/min
|
型號
|
功率kw
|
||||||||
|
1
|
25CYZ-27
|
3
|
50
|
27
|
3
|
3
|
2900
|
0.6
|
25
|
YB801-2
|
0.75
|
|
2
|
40CYZ-20
|
6.3
|
105
|
20
|
3.5
|
2
|
2900
|
0.88
|
40×32
|
YB802-2
|
1.1
|
|
3
|
40CYZ-40
(50CYZ-40) |
10
|
167
|
40
|
3.5
|
1.5
|
2900
|
2.8
|
50×40
(50) |
YB112M-2
|
4
|
|
4
|
50CYZ-12
|
15
|
250
|
12
|
3.5
|
2.5
|
2900
|
1.1
|
50
|
YB90S-2
|
1.5
|
|
5
|
50CYZ-20
|
18
|
300
|
20
|
3.5
|
2
|
2900
|
1.8
|
50
|
YB90L-2
|
2.2
|
|
6
|
50CYZ-35
|
14
|
233
|
35
|
3.5
|
1.5
|
2900
|
2.7
|
50
|
YB112M-2
|
4
|
|
7
|
50CYZ-50
|
12.5
|
208
|
50
|
3.5
|
1.5
|
2900
|
4.3
|
50
|
YB132S1-2
|
5.5
|
|
8
|
50CYZ-60
|
15
|
250
|
60
|
3.5
|
1.5
|
2900
|
6.3
|
50
|
YB132S2-2
|
7.5
|
|
9
|
50CYZ-75
|
20
|
333
|
75
|
3.5
|
1.5
|
2900
|
9.9
|
50
|
YB160M1-2
|
11
|
|
10
|
65CYZ-15
|
30
|
500
|
15
|
4
|
2
|
2900
|
1.92
|
65
|
YB100L-2
|
3
|
|
11
|
65CYZ-30
|
25
|
416
|
30
|
4
|
2
|
2900
|
3.2
|
65
|
YB112M-2
|
4
|
|
12
|
80CYZ-13
|
35
|
583
|
13
|
4
|
3.5
|
2900
|
1.9
|
80
|
YB100L-2
|
3
|
|
13
|
80CYZ-17
|
43
|
716
|
17
|
4
|
2
|
2900
|
3.1
|
80
|
YB112M-2
|
4
|
|
14
|
80CYZ-25
|
50
|
833
|
25
|
4
|
1.5
|
2900
|
5.2
|
80
|
YB132S2-2
|
7.5
|
|
15
|
80CYZ-32
|
50
|
833
|
32
|
4
|
1.5
|
2900
|
6.8
|
80
|
YB132S2-2
|
7.5
|
|
16
|
80CYZ-55
|
60
|
1000
|
55
|
4
|
1.5
|
2900
|
15.0
|
80
|
YB160L-2
|
18.5
|
|
17
|
80CYZ-70
|
60
|
1000
|
70
|
4
|
1.2
|
2900
|
20.1
|
80
|
YB180M-2
|
22
|
|
18
|
100CYZ-40
|
100
|
1667
|
40
|
4
|
2
|
2900
|
18.3
|
100
|
YB180M-2
|
22
|
|
19
|
100CYZ-40A
|
100
|
1667
|
40
|
4
|
1.5
|
1470
|
18.5
|
100
|
YB180L-4
|
22
|
|
20
|
100CYZ-65
|
100
|
1667
|
65
|
4
|
2
|
2900
|
27.7
|
100
|
YB200L1-2
|
30
|
|
21
|
100CYZ-75
|
70
|
1167
|
75
|
4
|
2
|
2900
|
24.2
|
100
|
YB200L1-2
|
30
|
|
22
|
150CYZ-55
|
160
|
2667
|
55
|
5
|
2
|
2900
|
38.1
|
150
|
YB225M-2
|
45
|
|
23
|
150CYZ-65
|
170
|
2833
|
65
|
5
|
1.3
|
1470
|
51.0
|
150
|
YB250M-4
|
55
|
|
24
|
200CYZ-63
|
280
|
4667
|
63
|
5
|
1.5
|
1480
|
75.1
|
200
|
YB280M-4
|
90
|
|
25
|
80CYZ-125
|
50
|
833
|
125
|
4
|
1.5
|
2900
|
41.3
|
80
|
YB250M-2
|
55
|
|
26
|
100CYZ-125
|
100
|
1667
|
125
|
4
|
1.5
|
2900
|
69.4
|
100
|
YB280S-2
|
75
|
|
27
|
150CYZ-125
|
150
|
2500
|
125
|
5
|
1.5
|
2900
|
93
|
150
|
YB315S-2
|
110
|
|
28
|
200CYZ-125
|
200
|
3333
|
125
|
5
|
1.5
|
2900
|
119.7
|
200
|
YB315M-2
|
132
|
|
29
|
250CYZ-50
|
400
|
6666
|
50
|
6
|
1.5
|
1480
|
77.2
|
250
|
YB280M-4
|
90
|
