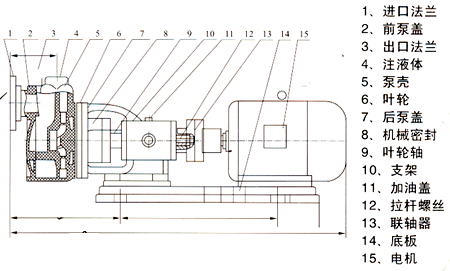

ZX自吸泵產品結構圖

時間：2013-3-19 來源：揚子江泵業 瀏覽數：1412

一產品概述
本單位生產的ZX系列自吸泵是根據國內外有關技術資料經吸收、消化、改進后研制而成的節能泵類產品。該泵屬自吸式離心泵，它具有結構緊湊、操作方便、運行平穩、維護容易、效率高、壽命長，并有較強的自吸能力等優點。管路中不需安裝底閥，工作前只需保證泵體內儲有定量引液即可。因此簡化了管路系統，又改善了勞動條件，而且取代了各類潛水及液下泵等。

二應用范圍
1、適用于城市環保、建筑、消防、化工、制藥、印染、釀造、電力、電鍍、造紙、設備冷卻等。
2、裝上搖臂式噴頭，又可將水沖到空中后，散成細小雨滴進行噴霧，是農場、苗圃、果園、茶園的良好機具。
3、適用于清水、海水及帶有酸、堿度的化工介質液體和帶有一般糊狀的漿料（介質粘度、含固量可達30%以下）。不同液體可采用不同材質。分別于HT200、ICR18NIGTI、OCR18NIG、OCR17Ni14M02、ICR18NI12M02TI。
4、可和任何型號、規格的壓濾機配套使用，將漿料送給壓濾機進行壓濾的理想配套泵種。

三產品性能參數表

型號	流量		揚程（M）	吸程（M）	自吸時間 (min)	轉速（R/MIN）	配用功率	汽蝕余量（NPSH）n	口徑		重量
型號	(M3/h)	L/S	揚程（M）	吸程（M）	自吸時間 (min)	轉速（R/MIN）	配用功率	汽蝕余量（NPSH）n	進口	出口	重量
32ZX3.2-20	3.2	0.9	20	5	2	2900	1.1	3	32	32	70
32ZX3.2-32	3.2	1.9	32	5	2	2900	1.5	3	32	32	85
32ZX3.2-50	3.2	0.9	50	5	2	2900	3	3	32	32	100
40ZX6.3-20	6.3	1.8	20	5	2	2900	1.5	3	40	40	85
40ZX6.3-32	6.3	1.8	32	5	2	2900	2	3	40	40	90
40ZX10-40	10	2.8	40	5	2	2900	4	3.5	40	40	140
40ZX6.3-50	6.3	1.8	50	5	2	2900	4	3.5	40	40	140
50ZX12.5-15	12.5	3.5	15	5	2	2900	1.5	3.5	50	50	85
50ZX15-20	15	3.5	20	5	2	2900	2.2	3.5	50	50	90
50ZX12.5-32	12.5	3.5	32	5	2	2900	3	3.5	50	50	130
50ZX12.5-35	12.5	3.5	35	5	2	2900	4	3.5	50	50	140
50ZX10-40	10	2.8	40	5	2	2900	4	3.5	50	50	140
50ZX12.5-50	12.5	3.5	50	5	1.5	2900	5.5	3.5	50	50	180
50zx12.5-60	12.5	3.5	60	5	1.5	2900	7.5	3.5	50	50	195
50zx15-70	15	4.2	70	5	1.5	2900	11	3.5	50	50	300
65zx30-15	30	8.3	15	4	2.5	2900	3	3.5	65	65	135
65zx25-32	25	6.9	32	4.5	1.5	2900	5.5	3.5	65	65	175
65zx25-50	25	6.9	50	5	1.5	2900	7.5	3.5	65	65	185
65xz25-70	25	6.9	70	5	1.5	2900	15	3.5	65	65	310
80ZX35-13	35	9.7	13	3.5	3.4	2900	3	4.5	80	80	135
80ZX43-17	43	12	17	3.5	3	2900	4	4.5	80	80	150
80ZX40-22	40	11.1	22	4	2.5	2900	5.5	4.5	80	80	170
80ZX50-25	50	13.9	25	4	2.5	2900	7.5	4.5	80	80	175
80ZX50-32	50	13.9	32	4.5	2	2900	7.5	4	80	80	180
80ZX50-40	50	13.9	40	4.5	2	2900	11	4	80	80	270
80ZX60-55	60	16.7	55	4.5	2	2900	18.5	4	80	80	300
80ZX60-70	60	16.7	70	4.5	2	2900	22	4	80	80	380
100ZX80-20	80	22.3	20	4	2.5	2900	7.5	4.5	100	100	200
100ZX100-25	100	27.8	25	4.5	2.5	2900	11	4.5	100	100	260
100ZX100-32	100	27.8	32	4.5	2	2900	15	4.5	100	100	280
100ZX100-40	100	27.8	40	4.5	2	2900	18.5	4	100	100	300
100ZX100-50	100	27.8	50	5	2	2900	22	4	100	100	340
100ZX100-63	100	27.8	63	5	2	2900	30	4	100	100	440
100ZX80-70	80	22.3	70	5	2	2900	30	4	100	100	440
150ZX180-15	180	50.2	15	4.5	2.5	1450	15	3	150	150	430
150ZX180-28	180	50.2	28	4.5	2.5	1450	30	3.5	150	150	550
150ZX160-45	160	44.4	45	4.5	2	2900	37	4.5	150	150	600
150ZX160-55	160	44.4	55	4.5	2	2900	45	4.5	150	150	700
150ZX160-80	160	44.5	80	4.5	2	2900	55	4.5	150	150	800
200ZX400-32	400	111.1	32	4.5	2	1450	75	4	200	200	1200
200ZX280-63	280	77.8	63	4.5	2	1450	90	4	200	200	1350
250ZX400-50	400	111.1	50	4.5	2	1450	90	4	250	250	1830
300ZX600-32	600	166.7	32	4.5	2	1450	90	4	300	300	1610
