FYB型不銹鋼液下泵結構圖及安裝尺寸圖液下深度
時間：2013-1-6 來源：揚子江泵業 瀏覽數：1341
FYB型不銹鋼液下泵是本單位在傳統耐腐蝕液下泵基礎上，融合瑞士蘇爾壽公司同類產品的先進技術，經改進設計而生產的新型泵；該泵取消了其他液下泵普遍采用的機械密封和選用了獨特結構的葉輪，使泵高效節能、無泄漏、壽命特長，從而廣泛應用于石油、化工、制藥、造紙、冶金、污水處理等行業。

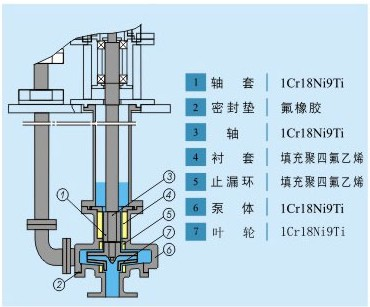

FYB型不銹鋼液下泵結構圖：
FYB型不銹鋼液下泵安裝尺寸圖：
|
型號
|
W
|
M
|
H
|
D
|
D0
|
n-m
|
A
|
B
|
A1
|
B1
|
A2
|
B2
|
n1-m1
|
Dg
|
D1
|
D01
|
n2-m2
|
|
25-16
|
420
|
195
|
205
|
560
|
510
|
8-ф18
|
600
|
400
|
510
|
350
|
170
|
160
|
10-ф18
|
25
|
115
|
85
|
4-ф14
|
|
25-25
|
420
|
195
|
205
|
560
|
510
|
8-ф18
|
600
|
400
|
510
|
350
|
170
|
160
|
10-ф18
|
25
|
115
|
85
|
4-ф14
|
|
25-41
|
420
|
195
|
205
|
560
|
510
|
8-ф18
|
600
|
400
|
510
|
350
|
170
|
160
|
10-ф18
|
25
|
115
|
85
|
4-ф14
|
|
40-16
|
420
|
195
|
205
|
560
|
510
|
8-ф18
|
600
|
400
|
510
|
350
|
170
|
160
|
10-ф18
|
32
|
140
|
100
|
4-ф18
|
|
40-26
|
420
|
195
|
205
|
560
|
510
|
8-ф18
|
600
|
400
|
510
|
350
|
170
|
160
|
10-ф18
|
32
|
140
|
100
|
4-ф18
|
|
40-40
|
420
|
225
|
205
|
560
|
510
|
8-ф18
|
600
|
400
|
510
|
350
|
170
|
160
|
10-ф18
|
32
|
140
|
100
|
4-ф18
|
|
50-16
|
420
|
205
|
205
|
560
|
510
|
8-ф18
|
600
|
400
|
510
|
350
|
170
|
160
|
10-ф18
|
40
|
150
|
110
|
4-ф18
|
|
50-25
|
420
|
205
|
205
|
560
|
510
|
8-ф18
|
600
|
400
|
510
|
350
|
170
|
160
|
10-ф18
|
40
|
150
|
110
|
4-ф18
|
|
50-40
|
420
|
225
|
205
|
560
|
510
|
8-ф18
|
600
|
400
|
510
|
350
|
170
|
160
|
10-ф18
|
40
|
150
|
110
|
4-ф18
|
|
65-16
|
550
|
310
|
250
|
700
|
650
|
12-ф18
|
750
|
450
|
660
|
360
|
220
|
180
|
10-ф18
|
50
|
165
|
125
|
4-ф18
|
|
65-25
|
550
|
310
|
250
|
700
|
650
|
12-ф18
|
750
|
450
|
660
|
360
|
220
|
180
|
10-ф18
|
50
|
165
|
125
|
4-ф18
|
|
65-40
|
550
|
310
|
250
|
700
|
650
|
12-ф18
|
750
|
450
|
660
|
360
|
220
|
180
|
10-ф18
|
50
|
165
|
125
|
4-ф18
|
|
80-15
|
550
|
310
|
270
|
700
|
650
|
12-ф18
|
750
|
450
|
660
|
360
|
220
|
180
|
10-ф18
|
65
|
185
|
145
|
4-ф18
|
|
80-25
|
550
|
310
|
270
|
700
|
650
|
12-ф18
|
750
|
450
|
660
|
360
|
220
|
180
|
10-ф18
|
65
|
185
|
145
|
4-ф18
|
|
80-38
|
550
|
310
|
270
|
700
|
650
|
12-ф18
|
750
|
450
|
660
|
360
|
220
|
180
|
10-ф18
|
65
|
185
|
145
|
4-ф18
|
|
100-23
|
550
|
310
|
275
|
700
|
650
|
12-ф18
|
750
|
450
|
660
|
360
|
220
|
180
|
10-ф18
|
80
|
200
|
160
|
8-ф18
|
|
100-37
|
550
|
310
|
275
|
700
|
650
|
12-ф18
|
750
|
450
|
660
|
360
|
220
|
180
|
10-ф18
|
80
|
200
|
160
|
8-ф18
|
|
故障 |
原因 |
排除方法 |
|
打不出液體 |
(1)電機轉向不對 |
(1)調整方向 |
|
流量不足 |
(1)葉輪腐蝕磨損嚴重 |
(1)更換葉輪 (3)重新調整間隙 |
|
揚程不足 |
(1)輸送液體中含有氣體 |
(1)降低液體溫度排氣 |
|
功率過大 |
(1)流量超過使用范圍 |
(1)調整泵流量到使用范圍 |
|
軸承發熱 |
(1)泵軸與電機軸不同心 |
(1)調整同心 |
|
雜聲或振動 |
(1)泵軸與電機軸不同心 |
(1)調整同心 (3)更換零件 |
1、如更換或檢查葉輪，可關閉出閥門，卸去法蘭連接螺栓和底板連接螺栓，用起重工具將泵吊出容器。
2、將底板垂直在固定的支架上，卸去泵體的所有螺栓，取出泵蓋和葉輪螺母，用雙錘輕擊泵體，即可卸下葉輪。
3、更換流動軸承則底板不動，只要卸去電機及相應支架，卸去泵聯軸器、壓蓋、圓螺母，取也軸套體。
4、裝配與拆卸的次序相反，注意軸上配件的同心度。
安裝、使用、維修
1、泵組裝后，盤動聯軸器，看是否轉動靈活。檢查是否有金屬摩擦聲，各部件螺母是否旋緊。
2、檢查泵軸和電機軸的同心度，上下聯軸器外圓左右差數不得超過0.1mm，聯軸器端面間隙保持1～2.5mm。
3、泵的吸入口到容器底部之間距離為吸入口徑的2～3倍。泵體與器壁距離應大于口徑的2.5倍。
4、泵的出液管路，應另設支架支撐，其重量不允許支撐在泵上。
5、檢查電機的旋轉方向，使泵的旋轉方向符合指示方向。
6、關閉出口管路上的閘閥，接通冷卻水管。
7、超動電機，慢慢開啟出口管閘閥到需要的位置，投入正常運轉。
8、經常檢查泵與電機的情況，軸承溫升不應超過75℃，軸承盒內應加足夠黃油。
