QBY系列鋁合金工程塑料氣動隔膜泵安裝尺寸及應用實例
時間：2012-12-1 來源：揚子江泵業 瀏覽數：1075
【QBY系列鋁合金氣動隔膜泵】產品概述：
QBY鋁合金氣動隔膜泵是目前國內新穎的一種泵，對于各種腐蝕性液體，帶顆粒、高粘度、易揮發、易燃、易爆、劇毒的液體、陶瓷釉漿、果漿、膠水、油輪倉庫油回收、臨時倒罐等液體均能予以抽光吸盡。泵體過流部件材質采用不銹鋼、鋁合金、鑄鐵、工程塑料、襯氟塑料(特氟龍)，隔膜根據不同液體分別采用丁晴橡膠、氟橡膠、氯丁橡膠、聚四氟乙烯及聚全氟乙丙烯（F46）。
QBY鋁合金氣動隔膜泵，采用壓縮空氣，蒸汽，工業廢氣為動力源，吸程7m，揚程0-50m,流量0.8-40 m3/h無級可調
QBY鋁合金氣動隔膜泵，采用壓縮空氣，蒸汽，工業廢氣為動力源，吸程7m，揚程0-50m,流量0.8-40 m3/h無級可調
【QBY系列鋁合金氣動隔膜泵】產品特點：
1．不需灌引水，吸程高達7m，揚程達50m，出口壓力≥6kgf/c㎡。
流動寬蔽，通過性能好，允許通過QBY氣動隔膜泵既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。
2．大顆粒，直徑達10mm抽送泥漿、雜質時，對泵磨損甚微。
3．揚程、流量可通過氣閥開度實現無級調節。（氣壓調節在1-7kg/c㎡之間）。
4．該泵無旋轉部件，沒有軸封隔膜將抽送的介質與泵的運動部件，工作介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒，易揮發或腐蝕性介質時，不會造成環境污染和危害人身安全。
5．不必用電，在易燃、易爆場所使用安全可靠。
6．可以浸沒在介質中工作。
7．使用方便、工作可靠、開停泵只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間地?zé)o介質運行或突然停機，泵也不會因此而損壞，一旦超負荷，泵便會自動停機，具有自我保護性能，當負荷恢復正常以后，又能自動啟動運行。
8．結構簡單、易損件少，該泵結構簡單、安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降。
9． 可輸送較粘的液體。（粘度在1萬厘泊以下）
10．本泵無須用油潤滑，即使空轉，對泵也無任何影響。這是該泵一大特點。
流動寬蔽，通過性能好，允許通過QBY氣動隔膜泵既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。
2．大顆粒，直徑達10mm抽送泥漿、雜質時，對泵磨損甚微。
3．揚程、流量可通過氣閥開度實現無級調節。（氣壓調節在1-7kg/c㎡之間）。
4．該泵無旋轉部件，沒有軸封隔膜將抽送的介質與泵的運動部件，工作介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒，易揮發或腐蝕性介質時，不會造成環境污染和危害人身安全。
5．不必用電，在易燃、易爆場所使用安全可靠。
6．可以浸沒在介質中工作。
7．使用方便、工作可靠、開停泵只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間地?zé)o介質運行或突然停機，泵也不會因此而損壞，一旦超負荷，泵便會自動停機，具有自我保護性能，當負荷恢復正常以后，又能自動啟動運行。
8．結構簡單、易損件少，該泵結構簡單、安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降。
9． 可輸送較粘的液體。（粘度在1萬厘泊以下）
10．本泵無須用油潤滑，即使空轉，對泵也無任何影響。這是該泵一大特點。
【QBY系列鋁合金氣動隔膜泵】典型應用例：
流體卸料
化學藥劑排空
陶瓷釉料供給
排水及蝶水池排空
廢水輸送
液體分裝
機械切削劑
粘著劑及密封膠，油漆，油墨
循環系統
化學藥劑排空
陶瓷釉料供給
排水及蝶水池排空
廢水輸送
液體分裝
機械切削劑
粘著劑及密封膠，油漆，油墨
循環系統
【QBY系列鋁合金氣動隔膜泵】QBY-10/15技術資料：
大空氣消耗量： 0.3m3/min
大供氣壓力： 7kgf/cm2
流量：0.8m3/h
高揚程：50m
泵浦出口壓力：6kgf/cm2
每一循環流量
大自吸能力：5.48m
大容許顆粒：1.2mm
高工作溫度：120℃
Teflon膜片型可達93.3℃
氣體入口尺寸：3/4npt(f)
液體入口尺寸：1/2"NPT 15mm
液體出口尺寸：1/2"NPT 15mm
接液部泵體零件材質：鋁合金
接液部膜片零件材質：丁晴、氯丁橡膠、氟橡膠、聚四氟乙烯、特氟龍PTFE
非接液外部零件：鋁合金
包裝：出口紙箱 包裝尺寸：0.25×0.25×0.18
凈量：4.5kg
大供氣壓力： 7kgf/cm2
流量：0.8m3/h
高揚程：50m
泵浦出口壓力：6kgf/cm2
每一循環流量
大自吸能力：5.48m
大容許顆粒：1.2mm
高工作溫度：120℃
Teflon膜片型可達93.3℃
氣體入口尺寸：3/4npt(f)
液體入口尺寸：1/2"NPT 15mm
液體出口尺寸：1/2"NPT 15mm
接液部泵體零件材質：鋁合金
接液部膜片零件材質：丁晴、氯丁橡膠、氟橡膠、聚四氟乙烯、特氟龍PTFE
非接液外部零件：鋁合金
包裝：出口紙箱 包裝尺寸：0.25×0.25×0.18
凈量：4.5kg
【QBY系列鋁合金氣動隔膜泵】QBY-25技術資料：
大空氣消耗量： 0.6m3/min
大供氣壓力： 7kgf/cm2
流量：2.4m3/h
高揚程：50m
泵浦出口壓力：6 kgf/cm2
每一循環流量
大自吸能力：7m
大容許顆粒：2.5mm
高工作溫度：120℃
Teflon膜片型可達93.3℃
氣體入口尺寸：1/2npt(f)
液體入口尺寸：1"NPT 25mm
液體出口尺寸：1"NPT 25mm
接液部泵體零件材質： 鋁合金
接液部膜片零件材質：丁晴、氯丁橡膠、氟橡膠、聚四氟乙烯、特氟龍PTFE
非接液外部零件：鋁合金
包裝：木箱 包裝尺寸：0.43×0.33×0.50
凈量：14.5kg
大供氣壓力： 7kgf/cm2
流量：2.4m3/h
高揚程：50m
泵浦出口壓力：6 kgf/cm2
每一循環流量
大自吸能力：7m
大容許顆粒：2.5mm
高工作溫度：120℃
Teflon膜片型可達93.3℃
氣體入口尺寸：1/2npt(f)
液體入口尺寸：1"NPT 25mm
液體出口尺寸：1"NPT 25mm
接液部泵體零件材質： 鋁合金
接液部膜片零件材質：丁晴、氯丁橡膠、氟橡膠、聚四氟乙烯、特氟龍PTFE
非接液外部零件：鋁合金
包裝：木箱 包裝尺寸：0.43×0.33×0.50
凈量：14.5kg
【QBY系列鋁合金氣動隔膜泵】QBY-40技術資料：
大空氣消耗量:0.6m3/min
大供氣壓力:7kgf/cm2
流量：8m3/h
高揚程：50m
泵浦出口壓力：6 kgf/cm2
每一循環流量
大自吸能力：7m
大容許顆粒：4.5mm
高工作溫度：120 ℃
Teflon膜片型可達93.3℃
氣體入口尺寸：1/2npt(f)
液體入口尺寸：1.5"NPT 40mm
液體出口尺寸：1.5"NPT 40mm
接液部泵體零件材質： 鋁合金
接液部膜片零件材質：丁晴、氯丁橡膠、氟橡膠、聚四氟乙烯、特氟龍PTFE
非接液外部零件：鋁合金
包裝：木箱 包裝尺寸：0.43×0.33×0.50
凈量：14.5kg
大供氣壓力:7kgf/cm2
流量：8m3/h
高揚程：50m
泵浦出口壓力：6 kgf/cm2
每一循環流量
大自吸能力：7m
大容許顆粒：4.5mm
高工作溫度：120 ℃
Teflon膜片型可達93.3℃
氣體入口尺寸：1/2npt(f)
液體入口尺寸：1.5"NPT 40mm
液體出口尺寸：1.5"NPT 40mm
接液部泵體零件材質： 鋁合金
接液部膜片零件材質：丁晴、氯丁橡膠、氟橡膠、聚四氟乙烯、特氟龍PTFE
非接液外部零件：鋁合金
包裝：木箱 包裝尺寸：0.43×0.33×0.50
凈量：14.5kg
【QBY系列鋁合金氣動隔膜泵】QBY-50技術資料：
大空氣消耗量： 0.9 m3/min
大供氣壓力： 7 kgf/cm2
流量：12m3/h
高揚程：50m
泵浦出口壓力：6 kgf/cm2
每一循環流量
大自吸能力：7m
大容許顆粒：8mm
高工作溫度：120℃
Teflon膜片型可達93.3℃
氣體入口尺寸：1/2npt(f)
液體入口尺寸：2"NPT 50mm
液體出口尺寸：2"NPT 50mm
接液部泵體零件材質：鋁合金
接液部膜片零件材質：丁晴、氯丁橡膠、氟橡膠、聚四氟乙烯、特氟龍PTFE
非接液外部零件：鋁合金
包裝：木箱 包裝尺寸：0.68×0.45×0.94
凈量：42kg
大供氣壓力： 7 kgf/cm2
流量：12m3/h
高揚程：50m
泵浦出口壓力：6 kgf/cm2
每一循環流量
大自吸能力：7m
大容許顆粒：8mm
高工作溫度：120℃
Teflon膜片型可達93.3℃
氣體入口尺寸：1/2npt(f)
液體入口尺寸：2"NPT 50mm
液體出口尺寸：2"NPT 50mm
接液部泵體零件材質：鋁合金
接液部膜片零件材質：丁晴、氯丁橡膠、氟橡膠、聚四氟乙烯、特氟龍PTFE
非接液外部零件：鋁合金
包裝：木箱 包裝尺寸：0.68×0.45×0.94
凈量：42kg
【QBY系列鋁合金氣動隔膜泵】QBY-80技術資料：
大空氣消耗量： 1.5 m3/min
大供氣壓力： 7 kgf/cm2
流量：24m3/h
高揚程：50m
泵浦出口壓力：6 kgf/cm2
每一循環流量
大自吸能力：7m
大容許顆粒：10mm
高工作溫度：120℃
Teflon膜片型可達93.3℃
氣體入口尺寸：1/2npt(f)
液體入口尺寸：3"NPT 80mm
液體出口尺寸：3"NPT 80mm
接液部泵體零件材質： 鋁合金
接液部膜片零件材質：丁晴、氯丁橡膠、氟橡膠、聚四氟乙烯、特氟龍PTFE
非接液外部零件：鋁合金
包裝：木箱 包裝尺寸：0.70×0.54×1.2
凈量：77
大供氣壓力： 7 kgf/cm2
流量：24m3/h
高揚程：50m
泵浦出口壓力：6 kgf/cm2
每一循環流量
大自吸能力：7m
大容許顆粒：10mm
高工作溫度：120℃
Teflon膜片型可達93.3℃
氣體入口尺寸：1/2npt(f)
液體入口尺寸：3"NPT 80mm
液體出口尺寸：3"NPT 80mm
接液部泵體零件材質： 鋁合金
接液部膜片零件材質：丁晴、氯丁橡膠、氟橡膠、聚四氟乙烯、特氟龍PTFE
非接液外部零件：鋁合金
包裝：木箱 包裝尺寸：0.70×0.54×1.2
凈量：77
【QBY系列鋁合金氣動隔膜泵】工作原理：
在氣動鋁合金隔膜泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜6，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭1進入配氣閥 3后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥4，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出

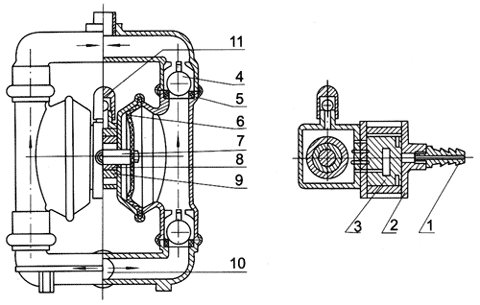

【QBY型工程塑料氣動隔膜泵】結構圖：
|
1
|
進 氣 口
|
4
|
圓 球
|
7
|
連 桿
|
10
|
泵進口
|
|
2
|
配氣閥體
|
5
|
球 座
|
8
|
連桿銅套
|
11
|
排氣口
|
|
3
|
配 氣 閥
|
6
|
隔 膜
|
9
|
中間支架
|
|
|
【QBY型工程塑料氣動隔膜泵】結構原理：
在氣動隔膜泵的兩個對稱工作腔中A，B中各裝有一塊隔膜，由中心連桿將其結合成一體。壓縮空氣從泵的進氣口進入配氣閥，通過配氣機構將壓縮空氣引入其中一腔，推動腔中隔膜運動，而另一腔中空氣排出，一旦到達行程終點，配氣機構自動將壓縮空氣引入另一工作腔，推動隔膜相反方向運動，從而使兩個隔膜連續同步地 往復運動。
在圖中壓縮空氣由進口進入配氣閥，使膜片向右運動，則A室吸力使介質由C入口流入，推開球閥2進入A室，球閥4則因吸入閉鎖，B室中的介質則被擠壓，推開球閥3由D流出同時使1閉鎖，防止回流，就這樣循環往復使介質不斷從C入口吸入D出口出排出。
【QBY型工程塑料氣動隔膜泵】適用場合：
由于氣動隔膜泵具有以上特點，所以在世界上隔膜泵自從誕生以來正逐步侵入其他泵的市場，并占有其中的一部分。如：噴漆、陶瓷業中隔膜泵已占有絕對的主導地位，而在其他的一些行業中，像環保、廢水處理、建筑、排污、精細化工中正在擴大它的市場份額，并具有其他泵不可替代的地位。氣動隔膜泵的優勢在于：
1、由于用空氣作動力，所以流量隨背壓（出口阻力）的變化而自動調整，適合用于中高粘度的流體。而離心泵的工作點是以水為基準設定好的，如果用于粘度稍高的流體，則需要配套減速機或變頻調速器，成本就大大的提高了，對于齒輪泵也是同樣如此。
2、在易燃易爆的環境中用氣動泵可靠且成本低，如燃料、火藥、炸藥的輸送，因為：第一、接地后不可能產生火花；第二、工作中無熱量產生，機器不會過熱；第三、流體不會過熱因為隔膜泵對流體的攪動小。
3、在工地惡劣的地方，如建筑工地、 工礦的廢水排放、由于污水中的雜質多且成分復雜，管路易于堵塞，這樣對電泵就形成負荷過高的情況，電機發熱易損。氣動隔膜泵可通過顆粒且流量可調，管道堵塞時自動停止至通暢。
4、另外隔膜泵體積小易于移動，不需要地基，占地面極小，安裝簡便經濟。可作為移動式物料輸送泵。
5、在有危害性、腐蝕性的物料處理中，隔膜泵可將物料與外界完全隔開。
6、或是一些試驗中保證沒有雜質污染原料。
7、可用于輸送化學性質比較不穩定的流體，如：感光材料、絮凝液等。這是因為隔膜泵的剪切力低，對材料的物理影響小。
1、由于用空氣作動力，所以流量隨背壓（出口阻力）的變化而自動調整，適合用于中高粘度的流體。而離心泵的工作點是以水為基準設定好的，如果用于粘度稍高的流體，則需要配套減速機或變頻調速器，成本就大大的提高了，對于齒輪泵也是同樣如此。
2、在易燃易爆的環境中用氣動泵可靠且成本低，如燃料、火藥、炸藥的輸送，因為：第一、接地后不可能產生火花；第二、工作中無熱量產生，機器不會過熱；第三、流體不會過熱因為隔膜泵對流體的攪動小。
3、在工地惡劣的地方，如建筑工地、 工礦的廢水排放、由于污水中的雜質多且成分復雜，管路易于堵塞，這樣對電泵就形成負荷過高的情況，電機發熱易損。氣動隔膜泵可通過顆粒且流量可調，管道堵塞時自動停止至通暢。
4、另外隔膜泵體積小易于移動，不需要地基，占地面極小，安裝簡便經濟。可作為移動式物料輸送泵。
5、在有危害性、腐蝕性的物料處理中，隔膜泵可將物料與外界完全隔開。
6、或是一些試驗中保證沒有雜質污染原料。
7、可用于輸送化學性質比較不穩定的流體，如：感光材料、絮凝液等。這是因為隔膜泵的剪切力低，對材料的物理影響小。
【QBY型工程塑料氣動隔膜泵】工作特點與優點：
1、以壓縮空氣為動力。
2、在泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭進入配氣閥后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。
因此隔膜泵具有以下特點:
（1）泵不會過熱：壓縮空氣作動力，在排氣時是一個膨脹吸熱的過程，氣動泵工作時溫度是降低的，無有害氣體排出。
（2）不會產生電火花：氣動隔膜泵不用電力作動力，接地后又防止了靜電火花
（3）可以通過含顆粒液體：因為容積式工作且進口為球閥，所以不容易被堵。
（4）對物料的剪切力極低：工作時是怎么吸進怎么吐出，所以對物料的攪動小，適用于不穩定物質的輸送
（5）流量可調節，可以在物料出口處加裝節流閥來調節流量。
（6）具有自吸的功能。
（7）可以空運行，而不會有危險。
（8）可以潛水工作。
（9）可以輸送的流體極為廣泛，從低粘度的到高粘度的， 從腐蝕性得到粘稠的。
（10）沒有復雜的控制系統，沒有電纜、保險絲等。
（11）體積小、重量輕，便于移動。
（12）無需潤滑所以維修簡便，不會由于滴漏污染工作環境。
（13）泵始終能保持高效，不會因為磨損而降低。
（14）百分之百的能量利用，當關閉出口，泵自動停機，設備移動、磨損、過載、發熱
（15）沒有動密封，維修簡便避免了泄漏。工作時無死點。
2、在泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭進入配氣閥后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。
因此隔膜泵具有以下特點:
（1）泵不會過熱：壓縮空氣作動力，在排氣時是一個膨脹吸熱的過程，氣動泵工作時溫度是降低的，無有害氣體排出。
（2）不會產生電火花：氣動隔膜泵不用電力作動力，接地后又防止了靜電火花
（3）可以通過含顆粒液體：因為容積式工作且進口為球閥，所以不容易被堵。
（4）對物料的剪切力極低：工作時是怎么吸進怎么吐出，所以對物料的攪動小，適用于不穩定物質的輸送
（5）流量可調節，可以在物料出口處加裝節流閥來調節流量。
（6）具有自吸的功能。
（7）可以空運行，而不會有危險。
（8）可以潛水工作。
（9）可以輸送的流體極為廣泛，從低粘度的到高粘度的， 從腐蝕性得到粘稠的。
（10）沒有復雜的控制系統，沒有電纜、保險絲等。
（11）體積小、重量輕，便于移動。
（12）無需潤滑所以維修簡便，不會由于滴漏污染工作環境。
（13）泵始終能保持高效，不會因為磨損而降低。
（14）百分之百的能量利用，當關閉出口，泵自動停機，設備移動、磨損、過載、發熱
（15）沒有動密封，維修簡便避免了泄漏。工作時無死點。
【QBY型工程塑料氣動隔膜泵】主要用途：
1.泵吸花生醬、泡菜、土豆泥、小紅腸、果醬、蘋果醬、巧克力等。
2.泵吸油漆、樹膠、顏料。
3.粘合劑和膠水、全部種類可用泵吸取。
4.各種瓦、瓷、磚器及陶器釉漿。
5.油井鉆好后，用泵吸沉積物及灌漿。
6.泵吸各種乳劑和填料。
7.泵吸各種污水。
8.用泵為油輪，駁船清倉吸取倉內污水。
9.啤酒花及發酵粉稀漿、糖漿、糖蜜。
10.泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11.各種橡膠漿。
12.各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13.各種劇毒、易燃、易揮發液體。
14.各種強酸、強堿、強腐蝕液體。
15.各種高溫液體高可耐150℃。
16.作為各種固液體分離設備的前級送壓裝置
2.泵吸油漆、樹膠、顏料。
3.粘合劑和膠水、全部種類可用泵吸取。
4.各種瓦、瓷、磚器及陶器釉漿。
5.油井鉆好后，用泵吸沉積物及灌漿。
6.泵吸各種乳劑和填料。
7.泵吸各種污水。
8.用泵為油輪，駁船清倉吸取倉內污水。
9.啤酒花及發酵粉稀漿、糖漿、糖蜜。
10.泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11.各種橡膠漿。
12.各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13.各種劇毒、易燃、易揮發液體。
14.各種強酸、強堿、強腐蝕液體。
15.各種高溫液體高可耐150℃。
16.作為各種固液體分離設備的前級送壓裝置
【QBY型工程塑料氣動隔膜泵】性能參數：
|
名稱
|
型號
|
流量
(m3/h) |
揚程
(m) |
出口壓力
(kgf/cm2) |
吸程
(m) |
大允許能
過顆粒直徑 (mm) |
大供氣壓力
(kbf/cm2) |
大供氣消耗量
(m3/min) |
材質
|
|||
|
鋁合金
|
不銹鋼
|
鑄造鐵
|
增強聚丙烯
|
|||||||||
|
工程塑料氣動隔膜泵
|
QBY-10
|
0～0.8
|
0～50
|
6
|
5
|
1
|
7
|
0.3
|
★
|
★
|
★
|
★
|
|
QBY-15
|
0～1
|
0～50
|
6
|
5
|
1
|
7
|
0.3
|
★
|
★
|
★
|
★
|
|
|
QBY-25
|
0～2.4
|
0～50
|
6
|
7
|
2.5
|
7
|
0.6
|
★
|
★
|
★
|
★
|
|
|
QBY-40
|
0～8
|
0～50
|
6
|
7
|
4.5
|
7
|
0.6
|
★
|
★
|
★
|
★
|
|
|
QBY-50
|
0～12
|
0～50
|
6
|
7
|
8
|
7
|
0.9
|
★
|
★
|
★
|
/
|
|
|
QBY-65
|
0～16
|
0～50
|
6
|
7
|
8
|
7
|
0.9
|
★
|
★
|
★
|
/
|
|
|
QBY-80
|
0～24
|
0～50
|
6
|
7
|
10
|
7
|
1.5
|
★
|
★
|
★
|
/
|
|
|
QBY-100
|
0～30
|
0～50
|
6
|
7
|
10
|
7
|
1.5
|
★
|
★
|
★
|
/
|
|

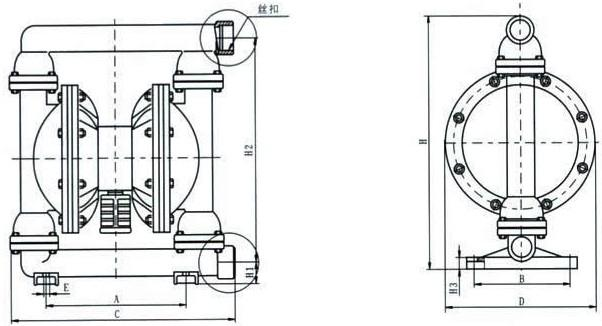

【QBY型工程塑料氣動隔膜泵】安裝尺寸：
|
型號
|
A
|
B
|
C
|
D
|
H
|
H1
|
H2
|
Φ
|
底肢
螺栓 |
泵進口尺寸
|
泵出口尺寸
|
進氣口
外徑 |
重量
(kg) |
|
QBY-10
|
140
|
-
|
180
|
150
|
225
|
18
|
200
|
-
|
Φ8
|
3/8’(絲扣)
|
3/8’(絲扣)
|
8
|
7
|
|
QBY-15
|
140
|
-
|
180
|
150
|
225
|
18
|
200
|
-
|
Φ8
|
1/2’(絲扣)
|
1/2’(絲扣)
|
8
|
7
|
|
QBY-25
|
220
|
170
|
365
|
200
|
480
|
45
|
460
|
-
|
Φ10
|
1’(絲扣)
|
1’(絲扣)
|
10
|
20
|
|
QBY-40
|
220
|
170
|
365
|
250
|
480
|
45
|
460
|
-
|
Φ10
|
11/2’(絲扣)
|
11/4’(絲扣)
|
10
|
24
|
|
QBY-50
|
340
|
230
|
570
|
340
|
740
|
80
|
700
|
110
|
Φ12
|
2’(法蘭)
|
2’(法蘭)
|
14
|
50
|
|
QBY-65
|
340
|
230
|
570
|
340
|
740
|
80
|
700
|
110
|
Φ12
|
21/2’(法蘭)
|
21/2’(法蘭)
|
14
|
56
|
|
QBY-80
|
360
|
240
|
600
|
450
|
900
|
105
|
860
|
175
|
Φ14
|
3’(法蘭)
|
3’(法蘭)
|
16
|
70
|
|
QBY-100
|
360
|
240
|
600
|
450
|
930
|
105
|
860
|
750
|
Φ14
|
4’(法蘭)
|
4’(法蘭)
|
16
|
78
|
【QBY型工程塑料氣動隔膜泵】應用實例：
1、油罐清底，盡管有墊水法抽油，也不能保證將油抽凈，表面總要剩下至少3-5mm厚的油層。以5000m3油罐為例，每次大約損耗1-1.5t油。對于有低位脫水槽的油罐，雖可將剩下的油和水排放到含油污水處理場回收，但是揮發的油品在輸送過程中大都揮發殆盡，且污染環境。
2、臨時倒罐、裝卸車和油品采樣，煉油生產調度過程中，油品經常要臨時倒罐、裝車和對油罐中油品采樣檢驗。或者為了不至于污染正常的管線時，用隔膜泵接臨時管線可以迅速方便地完成此項任務。
3、油輪倉底油回收一條3000t的油輪用固定螺桿泵卸油，倉庫隔板之間至少要剩余50t油，若用排量較大的隔膜泵，可以收到很好的效果。
4、瓦斯、硫化氫殘液的輸送煉油廠火炬底部的瓦斯殘液和含硫水，需要集中排放和處理，否則會形成酸性腐蝕設備。
5、陶瓷行業：用該泵抽吸釉漿，并可用于向壓濾機送壓。
6、下水井、暗溝排除漬水、污油在下水井管道，閥門及暗溝檢修時，需要排除漬水和污油。用潛水泵雖可抽盡潰水，但往往這些地方都遠離電源，很不方便。使用隔膜泵則可采用壓縮氣瓶作動力，回收污油，排泄?jié)⑺?br /> 7、污水處理場和污泥池的清掃污水處理場的污泥池，常常聚積大量的油泥和淤沙，需要清掃，采用隔膜泵抽吸靈活、方便省工、省力、省時。
8、液化氣泵房和化驗室排漬水，由于這些地方地勢較低，又是一級防火區，采用隔膜泵排漬水比較安全，比用水抽子、汽抽子效率高出好多倍。
9.此外，此泵應用于環烷酸精制轉料，裝車亞硫酸納液體輸送，苯類原料裝卸車等方面都有它自己的優勢。
2、臨時倒罐、裝卸車和油品采樣，煉油生產調度過程中，油品經常要臨時倒罐、裝車和對油罐中油品采樣檢驗。或者為了不至于污染正常的管線時，用隔膜泵接臨時管線可以迅速方便地完成此項任務。
3、油輪倉底油回收一條3000t的油輪用固定螺桿泵卸油，倉庫隔板之間至少要剩余50t油，若用排量較大的隔膜泵，可以收到很好的效果。
4、瓦斯、硫化氫殘液的輸送煉油廠火炬底部的瓦斯殘液和含硫水，需要集中排放和處理，否則會形成酸性腐蝕設備。
5、陶瓷行業：用該泵抽吸釉漿，并可用于向壓濾機送壓。
6、下水井、暗溝排除漬水、污油在下水井管道，閥門及暗溝檢修時，需要排除漬水和污油。用潛水泵雖可抽盡潰水，但往往這些地方都遠離電源，很不方便。使用隔膜泵則可采用壓縮氣瓶作動力，回收污油，排泄?jié)⑺?br /> 7、污水處理場和污泥池的清掃污水處理場的污泥池，常常聚積大量的油泥和淤沙，需要清掃，采用隔膜泵抽吸靈活、方便省工、省力、省時。
8、液化氣泵房和化驗室排漬水，由于這些地方地勢較低，又是一級防火區，采用隔膜泵排漬水比較安全，比用水抽子、汽抽子效率高出好多倍。
9.此外，此泵應用于環烷酸精制轉料，裝車亞硫酸納液體輸送，苯類原料裝卸車等方面都有它自己的優勢。
【QBY型工程塑料氣動隔膜泵】使用注意事項：
1.本泵振動極其輕微，一般情況可不裝底腳螺栓。
2.如壓縮空氣有臟物進入，將會影響泵的正常啟動，建議用戶加裝氣動三聯件。
3.在抽吸易凍結的介質時，應在泵的進口處裝閥門，當停止用泵時，先將該閥關閉，然后再開泵數分鐘，將泵體介質排凈為止以免造成下次開泵困難。
更換隔膜時，須將泵內腕連桿，鉛套清洗干凈，并不要損壞白色四氟密封圈，按原樣裝好，即可使用。
相關產品
泵的知識
Pump knowledge
聯系方式
浙江揚子江泵業有限公司
客服1：0577-67980815
客服2：0577-67980810
傳真：0577-67986930
地址：浙江省永嘉縣東甌街道東甌工業園區
