變頻恒壓供水設備工作原理

時間：2012-11-29 來源：揚子江泵業瀏覽數：450

變頻恒壓供水設備是采用當前先進的微電腦控制技術，將變頻器和水泵并輔以可靠的電氣元件制成的高效節能供水系統。設備能根據管網用水量及水壓變化，通過微機檢測、運算、反饋等過程對水泵電機實行無級調速來保持水壓恒定從而滿足用水要求。與傳統的水塔、高位水箱、氣壓式等供水方式相比，變頻恒壓供水設備采用了食品衛生等級的不銹鋼做為室內水箱，不論是水質、建筑成本、運行的經濟性、系統的可靠性及智能化程度等方面都具有顯著優勢。近年來已被廣泛用于各種建筑供水系統、噴淋澆灌和工農業生產。

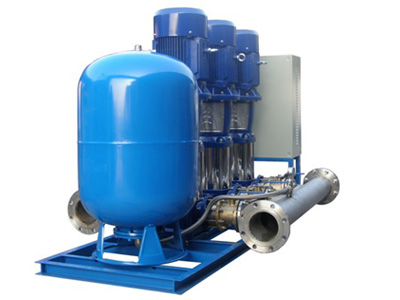

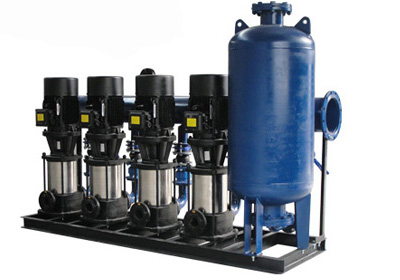

一控三全自動變頻供水設備，也稱為全自動變頻水泵組

全自動變頻供水設備一般采用多泵組合并配備隔膜式氣壓罐使用，適用于需水量較大的生活小區及大型商務樓生活供水

工作原理

本系統通過智能中央處理器進行PID控制，出水管網上的壓力控制器對水壓采樣并轉化為相應的電信號傳送到PLC，PLC接收到管網的實際壓力信號與用戶設定的壓力值進行比較，利用偏差值控制變頻器的輸出頻率以改變電機輸出功率。當一臺水泵全速運行仍然達不到用戶設定壓力時，則將變頻泵切換為工頻運行，由變頻器軟啟動另一臺泵并低頻運行。若實際壓力大于設定壓力時，則自動停止工頻泵，從而達到變量恒壓供水。若用水量極少時，則停止所有主動，由輔泵和氣壓罐工作恒壓。

性能特點 1、水質更加清潔衛生。水箱采用不銹鋼材質制造，相比傳統的地下水池或樓頂水池，不銹鋼水池具有不銹蝕、密封性好等特點，杜絕了鐵銹及其他塵埃以及昆蟲類污染存儲水。2、水壓穩定。該設備采用先進的閉環控制系統，可根據管網用水量變化自動調節泵的轉速或啟停水泵，從而使管道出口壓力保持恒定，正常供水時壓力精度可控制在±0.1至±0.2MPa范圍內)�？朔藗鹘y氣壓式供水水壓波動大，水泵啟動頻繁等不足之處。

3、高效節能。該設備能根據用戶用水量的變化來調節水泵轉速或啟停水泵達到恒壓目的，節電效果明顯，節能效率高達60%。 4、操作簡單。該設備采用全自動控制模式并配備液晶顯示屏。用戶可根據需要自行設定工作條件即可自動工作，實現了設備全自動無人值守。 5、保護功能齊全。具有完美的過載、短路、過壓、欠壓、缺相、過流、短路、水源缺水等自動保護功能。在異常情況下能進行信號報警、自檢、故障判斷等。 6、延長水泵及電機的使用壽命。對多臺泵實現循環軟啟動，使電網和管網免沖擊，并且輪流運轉(先開先停)模式，從而延長水泵及電機的使用壽命。 7、運行可靠�？刂撇考捎脟H知名品牌配件，有效降低了設備故障率。且當一臺泵出現故障無法運行時，系統自動屏蔽故障泵啟動備用泵運行。

應用場合：變頻恒壓供水設備一般結合水池（水箱）使用，推薦市政供水量不足或不穩定甚至是沒有自來水供給的以下場合使用。

1、生活用水：如高層建筑、居民小區、別墅、醫院、學校、體育館、高爾夫球場、機場、軍隊、工廠宿舍等場合生活和消防給水

2、冷熱水系統：如學校、賓館、旅館、酒店等場合冷熱水增壓系統

3、灌溉噴淋：如公園、水上樂園、農場、果園等場合給水

4、生產建設：如工廠生產加工、洗滌裝置、食品飲料加工、建筑工地等給水增壓

使用環境要求

環境溫度應介于5-50℃之間，相對濕度不大于90%，并無凝露。

周圍空氣無腐蝕性氣體、爆炸性氣體、水蒸氣、粉塵等污染。

基礎砼度不低于150號，安裝斜度不超過5°。

安裝場所大海拔高度不高于1500米，高海拔使用應特別指出。

設備供貨范圍

管道從不銹鋼穩流調節罐的進水口法蘭到水泵出水母管兩側掛法蘭止。
