D型臥式分段式多級離心泵結構圖

時間：2012-10-25 來源：揚子江泵業 瀏覽數：5991

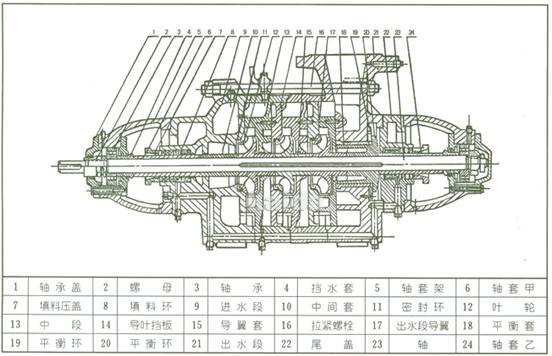

D型多級泵結構圖

D型多級泵結構圖

D型多級泵產品結構說明

D型多級泵為多級分段式，其吸入口位于進水段上，成水平方向，吐出口在水段上垂直向上，其揚程可根據使用需要而增減水泵級數。水泵裝配良好與否，對性能影響關系很大，尤其是各個葉輪的口出與導翼的進出中心，其中稍有偏差即將使水泵的流量減少，揚程降低效率差，故在檢修裝配時務必注意。
D型水泵主要零件有:進水段、中段、出水段、葉輪、導翼擋板、出水段導翼、軸、密封環、平衡環、軸套、尾蓋及軸承體。
進水段、中段、導葉擋板、出水段導翼、出水段及尾蓋均為鑄鐵制成，共同形成泵的工作室。
葉輪為優質鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必然存在軸向力，此軸向力由平衡盤來承擔，葉輪制造時經靜平衡試驗。
軸為優質炭素鋼制成，中間裝有葉輪，用鍵、軸套及軸套螺母固定在軸上。軸的一端裝聯軸器部件，與電機直接連接
。密封環為鑄鐵制成，防止水泵高壓水漏回進水部分，分別固定在進水段與中段之上，為易損件，磨損后可用備件更換。
平衡環為鑄鐵制成，固定在出水段上，它與平衡共同組成平衡裝置。
平衡盤為耐磨鑄鐵制成，裝在軸上，位于出水段與尾蓋之間，平衡軸向力。
軸套為鑄鐵制成，位于填料室處，作固定葉輪和保護泵軸入用，為易損件，磨損后可用備件更換。
軸承是單列向心球軸承，采用鈣基潤滑脂潤滑。
填料起密封作用，防止空氣進入和大量液體漏出，填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。填料的松緊程度必須適當，不可太緊亦不可太松，以液體能一滴一滴的滲出為準。如果填料太緊，軸套容易發熱，同時耗費功率。填料太松，由于液體流失要降低水泵的效率。

50D8型多級泵性能表

級數	流量Q		總揚程 H (米)	轉數 n (轉/分)	功率N(千瓦)		效率 η %	氣蝕余量 h(米)	葉輪直徑 (毫米)
級數	米3/時	升/秒	總揚程 H (米)	轉數 n (轉/分)	軸功率	電動機功率	效率 η %	氣蝕余量 h(米)	葉輪直徑 (毫米)
2	12.6 18 23.4	3.5 5 6.5	23 19 13	2950	1.43 1.5 1.48	2.2	55 62 56	2.3	105
3	12.6 18 23.4	3.5 5 6.5	34.5 28.5 19.5	2950	2.145 2.25 2.22	3	55 62 56	2.3	105
4	12.6 18 23.4	3.5 5 6.5	46 38 26	2950	2.86 3 2.96	4	55 62 56	2.3	105
5	12.6 18 23.4	3.5 5 6.5	57.5 47.5 32.5	2950	3.575 3.75 3.7	5.5	55 62 56	2.3	105
6	12.6 18 23.4	3.5 5 6.5	66 57 39	2950	4.29 4.5 4.44	5.5	55 62 56	2.3	105
7	12.6 18 23.4	3.5 5 6.5	80.5 66.5 45.5	2950	5.005 5.25 5.18	7.5	55 62 56	2.3	105
8	12.6 18 23.4	3.5 5 6.5	92 76 52	2950	5.72 6 5.92	7.5	55 62 56	2.3	105
9	12.6 18 23.4	3.5 5 6.5	103.5 85.5 58.5	2950	6.435 6.75 6.66	7.5	55 62 56	2.3	105
10	12.6 18 23.4	3.5 5 6.5	115 95 65	2950	7.15 7.5 7.4	11	55 62 56	2.3	105
11	12.6 18 23.4	3.5 5 6.5	126.5 104.5 71.5	2950	7.865 8.25 8.14	11	55 62 56	2.3	105
12	12.6 18 23.4	3.5 5 6.5	138 114 78	2950	8.58 9 8.88	11	55 62 56	2.3	105

80D12型多級泵性能表

級數	流量Q		總揚程 H (米)	轉數 n (轉/分)	功率N(千瓦)		效率 η %	氣蝕余量 h(米)	葉輪直徑 (毫米)
級數	米3/時	升/秒	總揚程 H (米)	轉數 n (轉/分)	軸功率	電動機功率	效率 η %	氣蝕余量 h(米)	葉輪直徑 (毫米)
2	25.2 32.4 39.6	7 9 11	25.6 22.7 17.6	2950	2.52 2.68 2.72	3	69.5 75 69.5	2.8	110
3	25.2 32.4 39.6	7 9 11	38.4 34.05 26.4	2950	3.78 4.02 4.08	5.5	69.5 75 69.5	2.8	110
4	25.2 32.4 39.6	7 9 11	51.2 45.4 35.2	2950	5.04 5.36 5.44	7.5	69.5 75 69.5	2.8	110
5	25.2 32.4 39.6	7 9 11	64 56.75 44	2950	6.3 6.7 6.8	7.5	69.5 75 69.5	2.8	110
6	25.2 32.4 39.6	7 9 11	76.8 68.1 52.8	2950	7.56 8.04 8.16	11	69.5 75 69.5	2.8	110
7	25.2 32.4 39.6	7 9 11	89.6 79.45 61.6	2950	8.82 9.38 9.52	11	69.5 75 69.5	2.8	110
8	25.2 32.4 39.6	7 9 11	102.4 90.8 70.4	2950	10.08 10.72 10.28	15	69.5 75 69.5	2.8	110
9	25.2 32.4 39.6	7 9 11	115.2 102.15 79.2	2950	11.34 11.06 12.24	15	69.5 75 69.5	2.8	110
10	25.2 32.4 39.6	7 9 11	128 113.5 88	2950	12.6 13.4 13.6	15	69.5 75 69.5	2.8	110
11	25.2 32.4 39.6	7 9 11	140.8 124.85 96.8	2950	13.86 14.74 14.96	18.5	69.5 75 69.5	2.8	110
12	25.2 32.4 39.6	7 9 11	153.6 136.2 105.6	2950	15.12 16.08 16.32	18.5	69.5 75 69.5	2.8	110

100D16型多級泵性能表

級數	流量Q		總揚程 H (米)	轉數 n (轉/分)	功率N(千瓦)		效率 η %	氣蝕余量 h(米)	葉輪直徑 (毫米)
級數	米3/時	升/秒	總揚程 H (米)	轉數 n (轉/分)	軸功率	電動機功率	效率 η %	氣蝕余量 h(米)	葉輪直徑 (毫米)
2	36 54 72	10 15 20	38.8 35.2 28.4	2950	6.59 7.2 7.65	11	58 71.5 73	3.3	131
3	36 54 72	10 15 20	58.2 52.8 42.6	2950	9.85 10.8 11.45	15	58 71.5 73	3.3	131
4	36 54 72	10 15 20	77.6 70.4 56.8	2950	13.18 14.4 15.28	18.5	58 71.5 73	3.3	131
5	36 54 72	10 15 20	97 88 71	2950	16.475 18 19.1	22	58 71.5 73	3.3	131
6	36 54 72	10 15 20	116.4 105.6 85.2	2950	19.77 21.6 22.9	30	58 71.5 73	3.3	131
7	36 54 72	10 15 20	135.8 123.2 99.4	2950	23.065 25.2 26.7	30	58 71.5 73	3.3	131
8	36 54 72	10 15 20	155.2 140.8 113.6	2950	26.36 28.8 30.5	37	58 71.5 73	3.3	131
9	36 54 72	10 15 20	174.6 158.4 127.8	2950	29.655 32.4 34.4	37	58 71.5 73	3.3	131
10	36 54 72	10 15 20	194 176 142	2950	32.95 36 38.2	45	58 71.5 73	3.3	131
11	36 54 72	10 15 20	213.6 198.6 156.2	2950	36.245 39.6 43.7	55	58 71.5 73	3.3	131
12	36 54 72	10 15 20	232.8 211.2 170.4	2950	39.54 43.2 45.9	55	58 71.5 73	3.3	131

125D25型多級泵性能表

級數	流量Q		總揚程 H (米)	轉數 n (轉/分)	功率N(千瓦)		效率 η %	氣蝕余量 h(米)	葉輪直徑 (毫米)
級數	米3/時	升/秒	總揚程 H (米)	轉數 n (轉/分)	軸功率	電動機功率	效率 η %	氣蝕余量 h(米)	葉輪直徑 (毫米)
2	90 108 126	25 30 35	46 40 32	2950	15.2 15.6 15.4	18.5	75 76 71	3.6 4 5.3	152
3	90 108 126	25 30 35	69 60 48	2950	22.8 23.4 23.1	30	75 76 71	3.6 4 5.3	152
4	90 108 126	25 30 35	92 80 64	2950	30.4 31.2 30.8	37	75 76 71	3.6 4 5.3	152
5	90 108 126	25 30 35	115 100 80	2950	38 39 38.5	45	75 76 71	3.6 4 5.3	152
6	90 108 126	25 30 35	138 120 96	2950	45.6 46.8 46.2	55	75 76 71	3.6 4 5.3	152
7	90 108 126	25 30 35	161 140 112	2950	53.2 54.6 53.9	75	75 76 71	3.6 4 5.3	152
8	90 108 126	25 30 35	184 160 128	2950	60.8 62.4 61.6	75	75 76 71	3.6 4 5.3	152
9	90 108 126	25 30 35	207 180 144	2950	68.4 70.3 69.3	90	75 76 71	3.6 4 5.3	152
10	90 108 126	25 30 35	230 200 160	2950	76 78 77	90	75 76 71	3.6 4 5.3	152
