ZCQ型自吸式磁力泵結構圖
時間：2012-7-26 來源：揚子江泵業 瀏覽數：730
【ZCQ型自吸式磁力泵】產品簡介：
ZCQ型自吸式磁力泵是根據眾用戶的要求，在CQ型磁力泵的基礎上吸取國外新技術，并經過本公司工程技術人員反復研究試驗而成功的新產品，其性能達到國外同類產品九十年代先進水平。

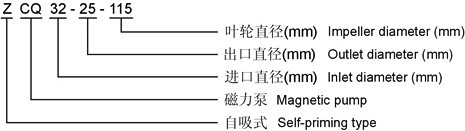

【ZCQ型自吸式磁力泵】型號意義：
【ZCQ型自吸式磁力泵】工作原理：
ZCQ型自吸式磁力泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部份組成，結構見圖。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸的作用。
【ZCQ型自吸式磁力泵】主要特點：
ZCQ型自吸式磁力泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴、漏之弊病，泵體及過流部件的材料均采用了耐腐蝕的不銹鋼、鋼玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驅動泵的功能，又集自吸于一身，不需底閥和引灌水，自吸高度4米。
【ZCQ型自吸式磁力泵】產品用途：
ZCQ型自吸式磁力泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便，可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液體、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送。因此，它是有廣泛的用途，我們真誠地向用戶推薦這種產品。

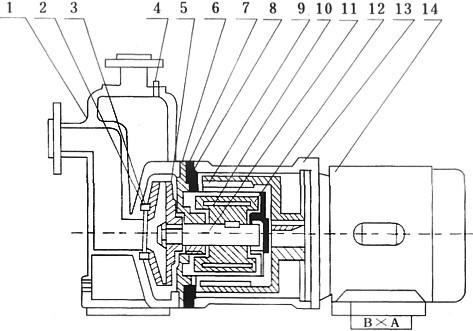

【ZCQ型自吸式磁力泵】結構圖：
|
|
1 |
泵體 |
|
2 |
靜環 |
|
|
3 |
動環 |
|
|
4 |
加水螺栓 |
|
|
5 |
葉輪 |
|
|
6 |
密封圈 |
|
|
7 |
隔板 |
|
|
8 |
隔離板 |
|
|
9 |
外磁鋼總成 |
|
|
10 |
內磁鋼總成 |
|
|
11 |
泵軸 |
|
|
12 |
軸套 |
|
|
13 |
聯接架 |
|
|
14 |
電機 |
【ZCQ型自吸式磁力泵】性能參數：
|
型 號 |
口徑 |
揚程 |
流量 |
電機功率 |
轉速 |
電壓 |
自吸性能 |
|
|
進口 |
出口 |
|||||||
|
ZCQ |
20 |
12 |
12 |
50 |
0.37 |
2900 |
220/380 |
4 |
|
ZCQ25-20-115 |
25 |
20 |
15 |
110 |
1.1 |
2900 |
380 |
4 |
|
ZCQ32-25-115 |
32 |
25 |
15 |
110 |
1.1 |
2900 |
380 |
4 |
|
ZCQ32-25-145 |
32 |
25 |
25 |
110 |
1.1 |
2900 |
380 |
4 |
|
ZCQ40-32-132 |
40 |
32 |
20 |
180 |
2.2 |
2900 |
380 |
4 |
|
ZCQ40-32-160 |
40 |
32 |
32 |
180 |
4 |
2900 |
380 |
4 |
|
ZCQ50-40-145 |
50 |
40 |
25 |
240 |
4 |
2900 |
380 |
4 |
|
ZCQ50-40-160 |
50 |
40 |
32 |
220 |
4 |
2900 |
380 |
4 |
|
ZCQ65-50-145 |
65 |
50 |
25 |
280 |
5.5 |
2900 |
380 |
4 |
|
ZCQ65-50-160 |
65 |
50 |
32 |
450 |
7.5 |
2900 |
380 |
4 |
|
ZCQ80-65-125 |
80 |
65 |
20 |
800 |
7.5 |
2900 |
380 |
4 |
|
ZCQ80-65-160 |
80 |
65 |
32 |
800 |
15 |
2900 |
380 |
4 |
|
注：泵體材質不銹鋼(1Cr18Ni9Ti) |
||||||||

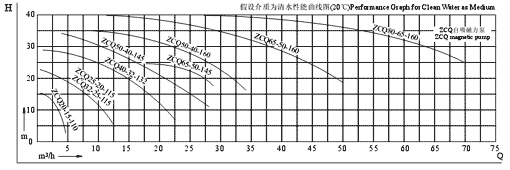

【ZCQ型自吸式磁力泵】性能曲線圖：

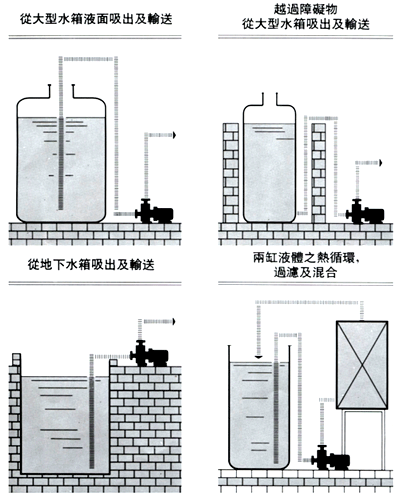

【ZCQ型自吸式磁力泵】安裝示意圖：

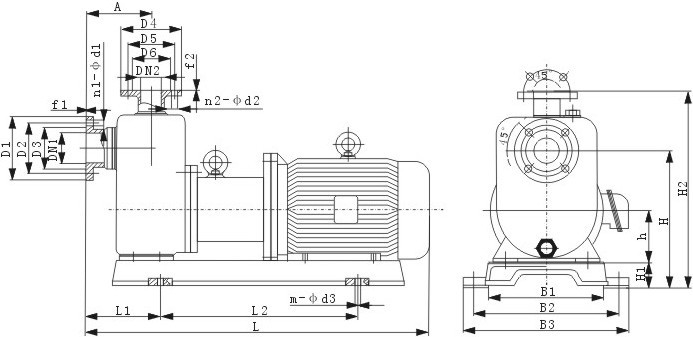

【ZCQ型自吸式磁力泵】安裝尺寸圖：
|
型號 |
A |
B1 |
B2 |
B3 |
h |
H |
H1 |
H2 |
L |
L1 |
L2 |
m-Φd |
|
ZCQ20-15-110 |
90 |
150 |
198 |
225 |
60 |
225 |
54 |
315 |
410 |
90 |
210 |
4--Φ18 |
|
ZCQ25-20-115 |
100 |
180 |
250 |
280 |
80 |
240 |
60 |
350 |
550 |
120 |
285 |
4--Φ12 |
|
ZCQ32-25-115 |
100 |
180 |
250 |
280 |
80 |
240 |
60 |
350 |
550 |
120 |
285 |
4--Φ12 |
|
ZCQ32-25-145 |
105 |
180 |
250 |
280 |
80 |
255 |
60 |
360 |
555 |
130 |
285 |
4--Φ12 |
|
ZCQ40-32-132 |
105 |
200 |
270 |
310 |
90 |
265 |
60 |
375 |
610 |
130 |
350 |
4--Φ14 |
|
ZCQ40-32-160 |
115 |
260 |
320 |
360 |
112 |
295 |
60 |
420 |
685 |
170 |
305 |
4--Φ14 |
|
ZCQ50-40-145 |
115 |
260 |
320 |
360 |
112 |
295 |
60 |
420 |
685 |
170 |
305 |
4--Φ14 |
|
ZCQ50-40-160 |
115 |
260 |
320 |
360 |
112 |
295 |
60 |
420 |
685 |
170 |
305 |
4--Φ14 |
|
ZCQ65-50-145 |
145 |
280 |
345 |
390 |
132 |
315 |
60 |
440 |
760 |
210 |
360 |
4--Φ16 |
|
ZCQ65-50-160 |
150 |
280 |
345 |
390 |
132 |
345 |
60 |
475 |
775 |
185 |
360 |
4--Φ16 |
|
ZCQ80-65-125 |
170 |
280 |
345 |
390 |
132 |
446 |
60 |
510 |
80 |
220 |
360 |
4--Φ16 |
|
ZCQ80-65-160 |
180 |
350 |
420 |
470 |
160 |
480 |
100 |
650 |
1000 |
270 |
390 |
4--Φ18 |
【ZCQ型自吸式磁力泵】安裝使用：
1、開箱后檢查泵銘牌，校對自吸泵產品主要參數是否與使用要求相符。
2、自吸泵應水平安裝，泵體不得承受管路重量。
3、泵與管路應保持良好的密封。
4、泵使用前應進行檢查、電機風葉轉動要靈活、無止住及異聲現象，各緊固體要牢固。
5、擰開泵上方的加水螺栓，加入儲液水少于泵體容積的三分這二，旋緊螺栓。
6、接上電源試轉一下，從電機端看，運轉是否與泵轉向標記一致。
7、泵停止工作前，先關閉排出閥門，再關閉電源，后關閉吸入管閥門。
【ZCQ型自吸式磁力泵】使用注意事項：
1、因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空動轉，同時避免在工作中途停電后再啟動時所造成時空載運轉。
2、被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。
3、泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。
4、被輸送的介質及其溫度應在泵材允許范圍內（詳見附表）。金屬泵的使用溫度＜100℃，被輸送的介質比重≤1.3；介質比重＜1.3時，將影響技術性能。
5、對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排凈泵內積液。
6、自吸泵運行500小時后，應拆檢軸承和端面動環的磨損情況，若軸承和軸套的間隙大于0.5 ～1mm，葉輪軸向竄動0.5～2mm時，應更換軸承和軸向動環。
【ZCQ型自吸式磁力泵】故障原因及排除方法：
|
故障形式 |
產生原因 |
排除方法 |
|
自吸式磁力泵不出水 |
1．水泵反轉 2．吸入管路漏氣 3．泵體內未回儲液或儲液不足 4．電壓太高，啟動時內外磁打滑 5．吸程太高或吸入管路太長 |
改變電機接線 杜絕漏氣 增加泵內儲液量 調正電壓 降低吸程或縮短管路 |
|
自吸式磁力泵出水不足 |
1．吸入管徑太小 2．葉輪流道阻塞 3．揚程過高 4．轉速太低 |
調換進水管 清洗葉輪 開大出水閥 恢復額定轉速 |
|
自吸式磁力泵揚程過低 |
1．流量過大 2．轉速太低 |
關小出水閥 恢復額轉速 |
|
自吸式磁力泵噪音太大 |
1．軸嚴重磨損 2．軸套嚴重磨損 3．驅動磁鋼杯與隔離套接觸 |
更換泵軸 更換軸套 拆除泵頭重新組裝 |
|
自吸式磁力泵漏液 |
O型密封圈損壞 |
更換O型密封圈 |
