化工泵葉片進口沖角注意事項
時間：2012-4-16 來源：揚子江泵業 瀏覽數：2000
(1)葉片進口角和進口速度三角形
化工泵葉片進口角通常大于液流角，即β1>β1’·。其正沖角為△β=β1-β1’，沖角的范圍通常為△p=3°-15°。采用正沖角能提高抗汽蝕性能，并且對效率影響不大，其原因可作如下解釋(參考圖8-27)。

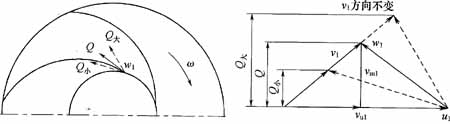

圖8-27 葉片進口處的沖角
1)采用正沖角能增大葉片進口角，減小葉片的彎曲，從而增加葉片進口過流面積.減小葉片的排擠，進而減小葉片進口的v1，和w1。
2)在設計流量下采用正沖角，液體在葉片進口背面產生脫流。因為背面是葉道的倆壓側，在這里形成的旋渦不易向高壓側擴散，所以旋渦是穩定的、局部的，對汽蝕的冕響較小。反之，采用負沖角時，液體在葉片進口的工作面產生脫流。該處是葉道的高壓側，旋渦易于向低壓側擴散，因而旋渦是不穩定的，對汽蝕的影響較大。
3)采用正沖角，能改善在大流量下的工作條件。若泵經常在大流量下運轉，應選較大的沖角。
