S型直聯玻璃鋼離心泵結構圖
時間：2014-12-8 來源：揚子江泵業 瀏覽數：1566
S型玻璃鋼離心泵產品概述：
S型玻璃鋼離心泵，其接觸液體的過流部件均采用聚乙烯醇縮丁醛、改性酚醛玻璃纖維材料經高溫模壓而成，具有良好的耐腐蝕離心泵，耐溫性能高、重量輕、比強度高、不變形等。軸封采用普通型和耐顆粒型機封二種結構合理，消耗功率少。
S型玻璃鋼離心泵選材依據：
普通鋼鐵、不銹鋼、鋁和鉛等裳用工程材料在鹽酸中腐蝕嚴重，都不適用。大多塑料對鹽酸都有優良的耐蝕性。一類塑料能耐一切濃度和沸點下的鹽酸，如酚醛、呋喃、聚三氟氯乙烯、聚四氟乙烯、聚全氟乙烯、聚偏二氟乙烯等。
酚醛樹脂(玻璃鋼)制品對非氧化性酸(鹽酸、稀硫酸、磷酸等)、鹽類溶液、水都有良好的耐蝕性，不耐堿和氧化性酸（硝酸、鉻酸等）的腐蝕。
S型玻璃鋼離心泵性能范圍：
流量：3.2~50m3/h，揚程：12.5~32m，轉數：2900r/min，功率：0.75~7.5KW，口徑：25~80mm，使用溫度：<100℃

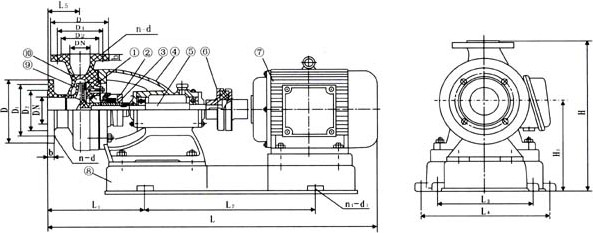

S型玻璃鋼離心泵結構圖：
|
1 |
泵蓋 |
|
|
2 |
聯接架 |
|
|
3 |
機械密封 |
|
|
4 |
軸套 |
|
|
5 |
軸 |
|
|
6 |
電機 |
|
|
7 |
底座 |
|
|
8 |
泵體 |
|
|
9 |
葉輪 |
|
|
10 |
密封壓蓋 |
|
1 |
泵蓋 |
|
|
2 |
機械密封 |
|
|
3 |
軸套 |
|
|
4 |
聯結架 |
|
|
5 |
軸 |
|
|
6 |
聯軸器 |
|
|
7 |
電機 |
|
|
8 |
底座 |
|
|
9 |
葉輪 |
|
|
10 |
泵體 |
S型玻璃鋼離心泵適用范圍：
S型玻璃鋼離心泵主要用于石化、冶煉、染料、印染、農藥、制藥、稀土、皮革等行業，輸送不含固體顆粒、不易結晶、溫度不高于100℃的各種非氧化性酸（鹽酸、稀硫酸、甲酸、醋酸、丁酸）等腐蝕介質必不可少的理想設備。
S型玻璃鋼離心泵性能參數：
|
型號 |
流量 Q m3／h |
揚程 H m |
轉速 n r/min |
效率 η ％ |
汽蝕余量 (NPSH)r m |
電機功率 N kW |
|
S25×25-12.5 |
3.2 |
12.5 |
2900 |
41 |
3 |
0.55/0.75 |
|
S40×32-20 |
6.3 |
20 |
2900 |
50 |
3 |
1.1／1.5 |
|
S40×32-32 |
6.3 |
32 |
2900 |
45 |
3 |
2.2／3 |
|
S50×40-20 |
12.5 |
20 |
2900 |
53 |
3 |
2.2／3 |
|
S50×32-32 |
12.5 |
32 |
2900 |
5l |
3 |
4.0／5.5 |
|
S65×50-20 |
25 |
20 |
2900 |
64 |
3 |
3.0／4 |
|
S65×50-25 |
25 |
25 |
2900 |
6l |
3 |
3.0／4 |
|
S65×50-32 |
25 |
32 |
2900 |
60 |
3 |
5.5／7.5 |
|
S80×65-32 |
50 |
32 |
2900 |
69 |
4 |
7.5／11 |
|
S100×80-50 |
100 |
50 |
2900 |
73 |
5 |
22／30 |
S型玻璃鋼離心泵使用注意事項：
1、本泵在安裝前根據選定泵型，按外形及安裝尺寸做好地腳基礎，安裝時根據管路位置的要求，盡量使安裝的位置便利管理和維修。
2、安裝的位置如果高于液面，必須附裝灌液裝置。
3、泵起動前先將液體灌滿泵體后開車，嚴禁無介質運轉和倒轉，否則泵體內因缺泛液體冷卻而損壞機械密封。
4、停車時應關閉液管閥門，避免液體倒流。
5、維修時，先拆下泵體，再松開機械密封螺釘，拆下機械密封。
6、如果更換滾珠軸承或泵軸時，必須拆下機架，松開前端軸承蓋4只螺釘。拆下泵軸后端螺母和聯軸器，將泵軸向前端方向打出即可，再后拆下后端軸封蓋。
