一、概述
FY型系列化工液下泵是立式單級單吸離心泵。用于輸送不含固體顆粒和不易結晶的有腐蝕液體。被 輸送介質溫度-20°C～150°C，特殊需要時可為-50°C～150°C。液下泵工作部分淹沒在液體內，軸封無泄漏現象。且占地面積小，使用可靠，維 修方便，耐腐蝕性強等特點。廣泛用于化工、石油等工業部門。
二、泵型號意義說明

三、結構說明
FY型液下泵主要由泵體、泵蓋、葉輪、軸、彈性聯軸器、管法蘭、導軸承、中間接管、出液管、軸承架、底板、電機架等零件組成。
泵的吸入口順著軸線方向，出口與軸線平行。
泵的轉向吸入口向電動機端看去，為順時針方向旋轉。
FY型泵的立式電動機以螺栓固緊于電機座上，并通過彈性聯軸器與泵直接傳動、泵體、中間接管、泵架、出液管、管法蘭，以螺栓聯接構成一起，固定在底板上，泵的整體通過底板安裝在容器上。FY型泵除去觸液部件外其它主要零件，如電機座、泵架、底架等均用鑄鐵制造。
泵的軸向力與徑向力，（包括泵運轉中所產生的水壓力，葉輪及轉子重量等），均由軸承盒內所裝單向推力球軸承，單列向心球軸承；以及滑動導軸所承受為保證泵安全正常運轉。軸承以黃油潤滑之，導軸承所輸送的液體潤滑。因此，工作時液面必須高于葉輪中心線。
FY型泵采用軟填料密封為基本密封形式并于填料環處通以黃油，保證填料正常工作延長使用壽命，黃油中宜加入適量二硫化鉬。
此外，F(xiàn)Y型耐腐蝕液下離心泵系列，因伸入容器長度L的長短不同，則又分為中間導軸承之結構和無中間導軸承的結構。

四、FY型液下泵剖面圖

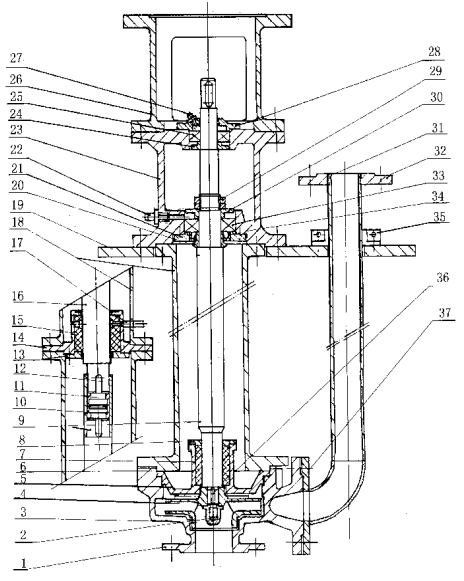

零件單：
1、 泵體    2、葉輪螺母    3、葉輪    4、墊片    5、泵蓋    6、立柱管    7、導軸管    8、導軸承蓋    9、泵軸    10、傳動套    11、聯接管    12、鍵    13、中間導軸承壓蓋    14、中間導軸承座    15、中間導軸承    16、泵軸    17、潤滑液管路    18、立柱管    19、支承座    20、甩液套    21、下軸承壓蓋    22、黃油杯    23、軸承座    24、上軸承檔圖    25、軸承    26、電機座    27、黃油杯    28、上軸承壓蓋    29、鎖緊螺母    30、下軸承擋圈    31、出液管    32、出液口法蘭    33、軸承    34、油封    35、對半法蘭    36、鍵    37、墊片    38、下軸承壓蓋

五、主要性能參數表：

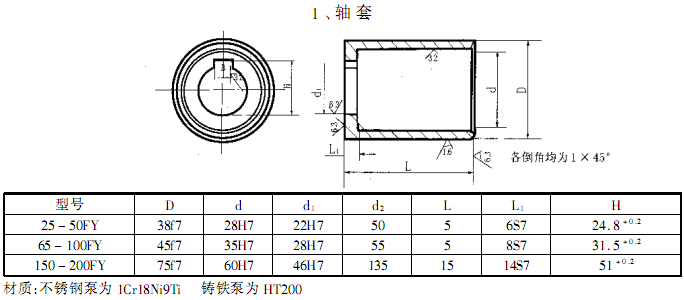

六、主要易損件

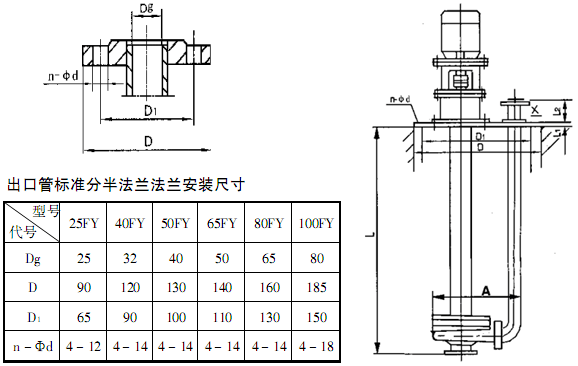

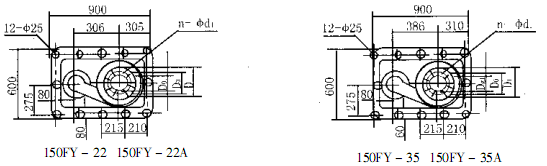

安裝尺寸
