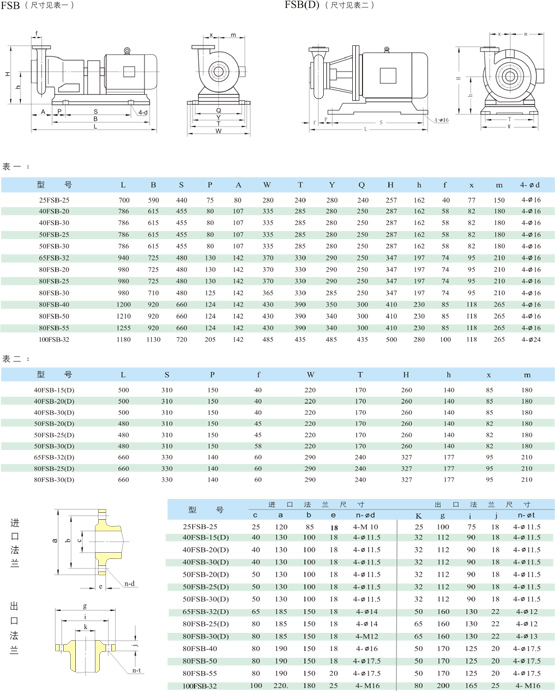

FSB化工F46耐材質耐腐蝕離心泵安裝尺寸圖

時間：2014-4-29 來源：揚子江泵業瀏覽數：749

FSB(D)型氟合金離心泵可在-80—150度溫度的條件下，長期輸送任意濃度的各種酸、堿、鹽、強氧化劑等多種腐蝕性介質，其殼體及過流部分全部用F46氟合金制成，它集多種氟塑料之優點，具有特強的耐腐蝕性，并具有機械強度高，不老化，無毒素分解優點。該產品機械強度高，設計合理，結構緊湊，性能可靠，使用維修方便，流道光滑效率高，節約能源，榮獲“國家科學技術獎”。
二、用途：
FSB(D)型氟合金離心泵共計20多個規格，流量、揚程范圍廣。適用于石油、化工、制藥、農藥、酸洗、染料、油漆、冶煉、造紙、電鍍、食品等行業輸送液體，杜絕跑、冒、滴、漏，是建設現代文明工廠的理想設備。
三、泵的軸封：
FSB(D)型氟合金離心泵采用目前為先進的外裝式四氟波紋管機械密封，擁有多層保護，延長了機封使用壽命，對于輸送含雜質顆粒介質時，可配用無冷卻水單端面硬對硬（碳化硅對碳化硅）機械密封，所以用戶選型時需考慮到介質中的固體含量。
四、設計特點：
FSB(D)型氟合金離心泵過流部件全部采用氟塑料合金制造，結構緊湊.操作簡單、價格低廉。該系列泵所有規格泵體、泵蓋、葉輪、機械密封等配件均可與FSB型短支架直聯式氟塑料合金離心泵互換。因此深受廣大用戶的歡迎。

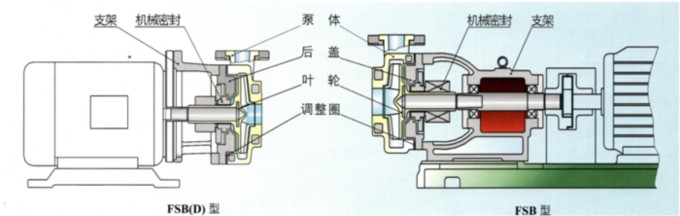

五、結構與材料：

六、性能與參數表：

型號	流量	揚程(m)	口徑 (mm)		功率 (Kw)		轉速 (r/min)	汽蝕余量 (m)	效率 (%)
型號	流量	揚程(m)	進口	出口	軸功率	電機功率	轉速 (r/min)	汽蝕余量 (m)	效率 (%)
FSB長支架
25FSB-10	3.6	10	25	25	0.69	1.5	2900	3.0	35
25FSB-20	3.6	20	25	25	0.97	1.5	2900	3.0	35
25FSB-25	3.6	25	25	25	1.25	1.5	2900	3.0	35
40FSB-15	5	15	40	32	0.51	3.0	2900	3.0	40
40FSB-20	10	20	40	32	1.16	3.0	2900	3.0	42
40FSB-30	10	30	40	32	1.18	3.0	2900	3.0	52
40FSB-40	6.3	40	40	25	3.1	4.0	2900	3.0	40
40FSB-50	6.3	50	40	25	3.55	4.0	2900	3.0	52
40FSB-80	6.3	80	40	25	7.11	7.5	2900	3.0	52
50FSB-20	12.5	20	50	32	1.49	3.0	2900	3.5	55
50FSB-25	12.5	25	50	32	1.86	3.0	2900	3.5	55
50FSB-30	15	30	50	32	1.90	3.0	2900	3.5	54
50FSB-40	12.5	40	50	32	4.3	7.5	2900	3.0	39
50FSB-50	12.5	50	50	32	5.8	7.5	2900	3.0	39
65FSB-32	25	32	65	50	4.8	5.5	2900	2.0	45
65FSB-40	25	40	65	40	7.2	11	2900	3.0	52
65FSB-50	25	50	65	40	8.6	11	2900	3.5	52
65FSB-80	25	80	65	40	14.1	18.5	2900	4.5	50
80FSB-20	50	20	80	65	4.7	5.5	2900	3.0	45
80FSB-25	50	25	80	65	5.7	7.5	2900	3.0	50
80FSB-30	50	30	80	65	6.9	7.5	2900	3.5	59
80FSB-40	50	40	80	50	10.2	11.0	2900	3.5	48
80FSB-50	50	50	80	50	11.9	15.0	2900	3.5	57
80FSB-55	50	55	80	50	13.5	18.5	2900	4.0	50
80FSB-80	50	80	80	50	24.6	30	2900	4.0	66
100FSB-20	100	20	100	80	8.6	11.0	2900	3.5	68
100FSB-32	100	32	100	80	11.9	15.0	2900	3.5	68
100FSB-40	100	40	100	65	21.3	30.0	2900	4.5	73
100FSB-50	100	50	100	65	23.9	30.0	2900	4.5	73
125FSB-32	160	32	125	80	24.15	30.0	2900	5.0	70
125FSB-50	200	50	125	100	39.2	55.0	2900	5.0	65
150FSB-32	150	32	200	125	35.3	45.0	1450	5.0	60
FSB(短支加架)
40FSB-15(D)	5	15	40	32	0.51	3.0	2900	3.0	40
40FSB-20(D)	10	20	40	32	1.16	3.0	2900	3.0	42
40FSB-30(D)	10	30	40	32	1.18	3.0	2900	3.0	52
50FSB-20(D)	12.5	20	50	32	1.49	3.0	2900	3.5	55
50FSB-25(D)	12.5	25	50	32	1.86	3.0	2900	3.5	55
50FSB-30(D)	15	30	50	32	1.90	3.0	2900	3.5	54
65FSB-32(D)	25	32	65	50	3.61	5.5	2900	3.5	65
80FSB-25(D)	42	25	80	65	3.8	7.5	2900	3.5	67
80FSB-30(D)	50	30	80	65	6.82	7.5	2900	3.5	68
注：如所需參數不在此表范圍，我廠可根據用戶要求予以調整，表中部分大型泵殼體為襯氟型
