CDLF立式不銹鋼多級離心泵概述：

CDL、CDLF型立式多級不銹鋼離心泵(簡稱：CDL、CDLF多級泵)，系沖壓輕型立式多級離心泵。是采用丹麥先進技術制造而成，其大優點是水力模型設計先進，高效率，高節能。水泵內部葉輪、泵殼及其主要配件采用不銹鋼沖壓成形，流道特別光滑，軸瓦、軸套用硬質合金，具有超強的使用壽命，避免產生二次污染。軸封采用耐磨機械密封，無泄漏。電機采用Y2鉛外殼，進口軸承，絕緣等級F級。泵運轉平穩，低噪音，整機質量可靠，外形美觀、體積小、重量輕、運輸安裝方便，是理想的綠色、環保、節能的水泵。CDLF立式不銹鋼多級離心泵是一種多功能產品， CDLF立式不銹鋼多級離心泵適應于輕度腐蝕性液體。

CDLF立式不銹鋼多級離心泵用途：

1、供水：主要用于水廠過濾與送水廠分區送水、主管增壓及高層建筑增壓等。
2、工業增壓：流程水系統、清洗系統、高壓沖洗系統及消防系統。
3、工業液體：冷卻和空調系統、鍋爐給水很冷凝系統、機床配件、酸和堿。
4、水處理：超濾系統、反滲透系統、蒸餾系統、分離器和游泳池。
5、灌溉：農田灌溉、噴灌及滴灌。
以上是CDLF離心泵的用途，您可以根據您的需求選擇您的產品，離心泵的系列很多，適合各種不同的環境，您可以根據的環境要求挑選產品。

CDLF立式不銹鋼多級離心泵工作條件：

1、稀薄、清潔、不含固體顆粒或纖維的非易燃易爆介質；
2、如礦泉水、軟化水、純水、清油和其他輕化工介質；
3、泵主要材料為不銹鋼，可應用于抽送輕度腐蝕性介質；
4、液體溫度：常溫型：-15℃-+70℃；熱水型：+70℃-+120℃；
5、海拔高不超過1000m。

技術參數：

流量：1-240m3/h；
揚程：4-305m；
功率：0.37-110kw；
轉速：2900r/min；
溫度范圍：-15℃-+120℃；

CDLF立式不銹鋼多級離心泵型號意義：

25CDLF型、32CDLF型多級泵性能參數表

40CDLF型、50CDLF型多級泵性能參數表

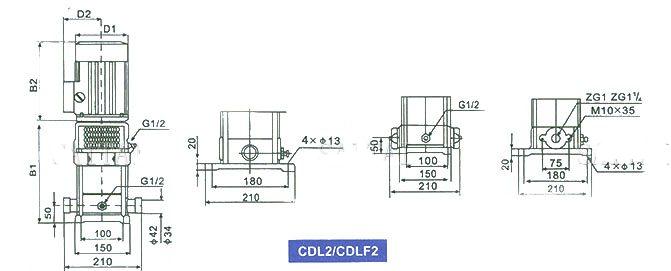

CDL2 / CDLF2系列多級泵安裝尺寸

CDL2 / CDLF2系列多級泵安裝尺寸

CDL4/ CDLF4系列多級泵安裝尺寸

CDL4/ CDLF4系列多級泵安裝尺寸

CDL8 / CDLF8系列多級泵安裝尺寸

CDL8 / CDLF8系列多級泵安裝尺寸

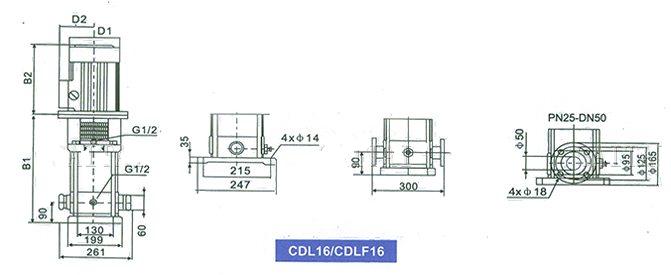

CDL16 / CDLF16系列多級泵安裝尺寸

CDL16 / CDLF16系列多級泵安裝尺寸

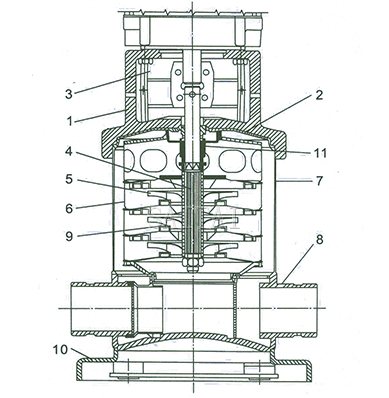

CDL、 CDLF多級泵結構及材料

CDL、 CDLF多級泵結構及材料

※不銹鋼根據要求材料304或316

【CDLF型立式不銹鋼多級泵】安裝：

1、CDLF型立式不銹鋼多級泵應于地面呈垂直安裝，。安裝時要保證有充足冷空氣進入電動機冷卻風扇。泵底箭頭表示通過泵的灌流方向。
2、為使泵可能產生的噪聲減至小，好在泵的二側及基礎與泵體之間安裝抗振固定件。對接法蘭、襯墊、螺栓、PJE聯營器是作為輔件提供的，必須單獨訂購。倘有必要，須對泵進行清潔、修理或更換時，應在泵的兩側安裝隔離閥，以防止系統排水。多級離心泵安裝管道要避免空氣堵塞，尤其在泵的吸入側更應注意。管子應該這樣安裝，即溫度變化所引起的任何拉伸都不會影響到泵。如果泵安裝在長管子上，在示的前面和后面都應適當地支撐。
3、如多級離心泵有被石子、樹葉、小支條等堵塞的危險，那就要采取措施來防止此類事情發生。在吸管部位安裝濾網即可。
4、在某些安裝情況下，排水管已經呈水平安裝，或由泵向下傾斜著，那么泵內的水就會或必然是隔一些時候流掉，泵應受保護不使葉輪空動轉。在泵的近旁裝上一節裝有真空閥的壞管，就可避免這種情況。環管的高點至少應與泵的電動機的連接盤齊平。這樣排水管就能單獨地從泵內排水，反之亦然。
5、排水閥關閉時，是禁止泵運轉的，因為這會引起泵內溫度/蒸氣形成的提高，從而導致泵損壞。如有在排水間關閉時，泵的運轉有任何危險的話，用一只旁通或放水管接到出口，這樣，應保證有小量的液體流 過泵。放水管，例如，可與水箱連接。
6、QDL、QDLF輕型多級泵的小量。

【CDLF型立式不銹鋼多級泵】舉例：

典型的高壓沖刷系統圖的例子。海坦泵業推薦這一種如圖所示的安裝方法，用于那些不能保證有“小流量”通過泵的場合。
1、輕型多級泵的液流開關，將對泵提供保護，不使它在液流太小時，泵運轉產生高熱而損壞。
2、輕型多級泵的濾網，是為了在用以輸送輕微污染水的裝置中，保護液 流開關而裝設的。
注：在液流情況穩定以及能保證具有小流量的裝置中，上述措施是不需妥的。在有水錘危險的裝置中，總得在泵的出口邊裝上一只止回閥。切勿使用快速關閉閥，像快速關閉噴槍之類，因為這種噴槍能導致水錘。影響電動機與泵軸聯接，嚴重時會使泵軸斷裂。

【CDLF型立式不銹鋼多級泵】電氣連接：

1、輕型多級泵在打開接線盒蓋以及除掉卸任何泵的零部件之前，一定要將電源關閉。電氣連接必須要由合格的電工按照當地法規進行。電動機接線盒必須與電源開關正確連接導線。操作電壓和頻率在銘牌上標出。注意所使用的電源要適合電動機。三相電動機必須連接到一只有保護功能的起動器上。
2、輕型多級泵的接線盒可以依次轉到90°停直在四個位置上。需要時，可用螺絲刀去掉聯軸器護板，但不要去掉聯軸器。旋出電動機固定在泵上的螺栓。轉動電機到所需的位置。再放上螺栓旋緊。重新裝上聯軸器護板，使它在泵頭的凹口內呈垂直對中。電氣連接應按照接線盒蓋內的線路圖來進行。
注：在輕型多級泵未充滿液體前，不要起動泵。

【CDLF型立式不銹鋼多級泵】發動起來：

一、當輕型多級泵的液體水位高于泵進口的閉式系統或開式系統：
  1、關閉排水隔離閥并旋松泵頭上的排氣螺釘。
  2、請注意排氣口的方向，并要保證流出的水不會對人引起傷害或對電動機或其它部件引起損壞。在熱水裝置中，要特別注意由灼熱水引發的燙傷危險。
  3、緩慢地打開吸水管上隔離閥，直到一股平穩的液流流出排氣閥為止。
  4、輕型多級泵啟動時把排氣螺釘旋緊，把隔離閥完全打開。
二、當輕型多級泵的液體水位低于泵進口開式系統：
  1、吸水管和泵必須先灌滿液體及排氣，然后再起動泵。
  2、QDL2、4（QDLF2、4、8、16）
  3、關閉排水隔離閥。將旁通閥對著止檔旋出少量見圖七。
  4、取下灌注塞，從灌注口灌入液體，直至吸入管和泵完全充滿液體為止，將旁通閥重新旋緊。
  5、輕型多級泵啟動時放回灌注塞，將它牢固地旋緊。
三、輕型多級泵啟動時檢查轉動方向：
  1、在輕型多級泵未被灌滿液體之前，不要起動泵來檢查轉動方向。
  2、在檢查電動機運轉方向時，不應拆卸聯軸器檢查。因為當聯軸器即經拿掉時，需要調整軸的位置。正確的轉動方向是由泵頭上或在電動機風扇蓋上的箭頭來表明。從風扇看過去，輕型多級泵應按逆時針方向轉動。
四、輕型立式多級泵的起動：
  1、在起動輕型多級泵前，要完全打開泵吸入側隔離閥，而讓排出側隔離閥幾乎關閉著。
  2、輕型多級泵起動時，通過旋松泵頭上的排氣螺釘讓泵排氣，直至有一股平穩液流從排氣孔流出為止，再將排氣螺釘旋緊。
注意：排氣孔的方向，并要保證流出的液體不會對人引起傷害或者對電動機或其它部件引起損壞。在熱水裝置中，要特別注意由灼熱水引起的燙傷危險。當管道系統己灌滿液體時，緩慢地打開隔離閥，直到完全打開為止。當泵抽送含有空氣的液體時，好定期使泵排氣。為了使 泵排氣，操作時要把泵頭上的排氣螺釘松開。

【CDLF型立式不銹鋼多級泵】維護、起動與停轉頻率：

CDLF型立式不銹鋼多級泵的維護：

  1、在立式多級泵開始工作之前，要查明沒有給泵供電，并且泵不可能突然起動。
  2、輕型多級泵的軸承和軸密封是不需維修的。如泵長期不用要排凈時，可拿掉其中聯軸器護板的一塊，在泵頭與聯軸器間的軸上注入幾滴硅油。這樣就可以使軸密封表面不致粘結。
  3、當裝上聯軸器護板時，注意它們在泵頭的凹口里是要垂直對中的。
CDLF型立式不銹鋼多級泵電動機軸承：
  4、對那些不裝有潤滑嘴的電動機是不需要維護的。裝有潤滑嘴的電動機要用高溫鋰基滑脂來潤滑。
  5、如輕型多級泵長期暫停使用的，建議一經擱置不用，就對泵與電動機進行清潔及潤滑處理。
  6、霜凍期間泵擱置不用，就應把水排出防止損壞及開裂。旋松泵頭上的排氣螺釘，拿掉底座上的排水塞，就能使泵排水，水放盡后，卸下的部件應復裝到位或妥善保管。

CDLF型立式不銹鋼多級泵的起動與停轉頻率：

  立式多級泵功率小于4KW的電動機，其起動次數不得超過每小時100次。其它電動機起動次數不得超過每小時20次。
