LW立式無阻塞排污泵
【LW型立式無堵塞排污泵】產品概述：
LW立式無阻塞排污泵是引進國外先進技術，通過吸收、轉化研制而成，各項性能指標均達到國家標準同類產品水平。由于采用獨特的單（雙）通道葉輪，排污能力強、能有效的通過泵口徑的5倍纖維物與直徑為泵口徑50%的固體顆粒，動密封采用兩組特殊材料的硬質合金機械密封裝置，材質為鑄鐵和不銹鋼。LW立式無阻塞排污泵為單吸蝸殼式泵，泵內裝有無堵塞防纏繞型單（雙）大流道葉輪，具有很好的通過能力。該系列泵具有兩種結構形式，一是電機與泵直接同軸，二是采用聯軸器聯接，電機采用標準立式電機。其結構圖如下，每種結構形式具有兩種底座連接形式，一是進口水平吸入，具有轉角功能，可根據使用要求，進出口安放成0°、90°、180°、270°，便于管路連接，二是進口軸向吸入，便于立式安裝。

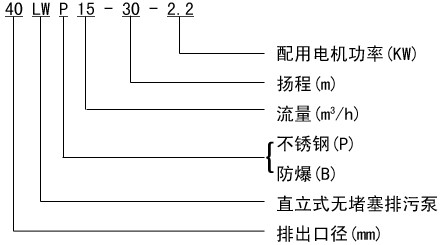

【LW型立式無堵塞排污泵】型號意義：
【LW型立式無堵塞排污泵】產品特點：
1、采用雙葉片葉輪結構，大大提高了污物的通過能力
2、機械密封采用新型磨檫副，并長期處入油室內運行；
3、整體結構緊湊、體積小、燥聲小、節能效果顯著，檢修方便，方便用戶更換；
4、自動控制柜可以根據所需液化變化，自動控制泵的超動與停止，不需專人看管，使用極為方便；
5、可根據用戶需要配備安裝方式，它給安裝、維修到來極大的方便，人可不必此為而進入污水坑；
6、能夠在設計范圍內使用，而保證電機不會過載；
7、該泵配上戶外性電機，則無須建泵房，可直接安裝與戶外使用節省開支；
【LW型立式無堵塞排污泵】結構圖：
|
序號 |
部件名稱 |
序號 |
部件名稱 |
|
|
1 |
底座 |
5 |
電機 |
|
|
2 |
泵體 |
6 |
主軸 |
|
|
3 |
葉輪 |
7 |
機械密封 |
|
|
4 |
油室 |
8 |
葉輪螺母 |
【LW型立式無堵塞排污泵】產品用途：
LW型立式無堵塞排污泵適用用于工廠商業嚴重污染廢水的排放、主宅區的污水排污站、城市污水處理廠派水系統、人防系統排水站、自來水廠的給水設備、醫院、賓館的污水排放、市政工程建筑工地、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的污水，污物，也可用于清水及帶弱腐蝕性介質。
【LW型立式無堵塞排污泵】性能參數：
|
型 號 |
口 徑 |
流 量 |
揚 程 |
功 率 |
轉 速 |
效 率 |
|
25LW8-22-1.1 |
25 |
8 |
22 |
1.1 |
2825 |
38.5 |
|
32LW12-15-1.1 |
32 |
12 |
15 |
1.1 |
2825 |
40 |
|
40LW15-15-1.5 |
40 |
15 |
15 |
1.5 |
2840 |
45.1 |
|
40LW15-30-2.2 |
40 |
15 |
30 |
2.2 |
2840 |
48 |
|
50LW20-7-0.75 |
50 |
20 |
7 |
0.75 |
1390 |
54 |
|
50LW10-10-0.75 |
50 |
10 |
10 |
0.75 |
1390 |
56 |
|
50LW20-15-1.5 |
50 |
20 |
15 |
1.5 |
2840 |
55 |
|
50LW15-25-2.2 |
50 |
15 |
25 |
2.2 |
2840 |
56 |
|
50LW18-30-3 |
50 |
18 |
30 |
3 |
2880 |
58 |
|
50LW25-32-5.5 |
50 |
25 |
32 |
5.5 |
2900 |
53 |
|
50LW20-40-7.5 |
50 |
20 |
40 |
7.5 |
2900 |
55 |
|
65LW25-15-2.2 |
65 |
25 |
15 |
2.2 |
2840 |
52 |
|
65LW37-13-3 |
65 |
37 |
13 |
3 |
2880 |
55 |
|
65LW25-30-4 |
65 |
25 |
30 |
4 |
2890 |
58 |
|
65LW30-40-7.5 |
65 |
30 |
40 |
7.5 |
2900 |
56 |
|
65LW35-50-11 |
65 |
35 |
50 |
11 |
2930 |
60 |
|
65LW35-60-15 |
65 |
35 |
60 |
15 |
2930 |
63 |
|
80LW40-7-2.2 |
80 |
40 |
7 |
2.2 |
1420 |
52 |
|
80LW43-13-3 |
80 |
43 |
13 |
3 |
2880 |
50 |
|
80LW40-15-4 |
80 |
40 |
15 |
4 |
2890 |
57 |
|
80LW65-25-7.5 |
80 |
65 |
25 |
7.5 |
2900 |
56 |
|
100LW80-10-4 |
100 |
80 |
10 |
4 |
1440 |
62 |
|
100LW110-10-5.5 |
100 |
110 |
10 |
5.5 |
1440 |
66 |
|
100LW100-15-7.5 |
100 |
100 |
15 |
7.5 |
1440 |
67 |
|
100LW85-20-7.5 |
100 |
85 |
20 |
7.5 |
1440 |
68 |
|
100LW100-25-11 |
100 |
100 |
25 |
11 |
1460 |
65 |
|
100LW100-30-15 |
100 |
100 |
30 |
15 |
1460 |
66 |
|
100LW100-35-18.5 |
100 |
100 |
35 |
18.5 |
1470 |
65 |
|
125LW130-15-11 |
125 |
130 |
15 |
11 |
1460 |
62 |
|
120LW130-20-15 |
125 |
130 |
20 |
15 |
1460 |
63 |
|
150LW145-9-7.5 |
150 |
145 |
9 |
7.5 |
1440 |
63 |
|
150LW180-15-15 |
150 |
180 |
15 |
15 |
1460 |
65 |
|
150LW180-20-18.5 |
150 |
180 |
20 |
18.5 |
1470 |
75 |
|
150LW180-25-22 |
150 |
180 |
25 |
22 |
1470 |
76 |
|
150LW130-30-22 |
150 |
130 |
30 |
22 |
1470 |
75 |
|
150LW180-30-30 |
150 |
180 |
30 |
30 |
1470 |
73 |
|
150LW200-30-37 |
150 |
200 |
30 |
37 |
1480 |
70 |
|
200LW300-7-11 |
200 |
300 |
7 |
11 |
970 |
73 |
|
200LW250-11-15 |
200 |
250 |
11 |
15 |
970 |
74 |
|
200LW400-10-22 |
200 |
400 |
10 |
22 |
1470 |
76 |
|
200LW400-13-30 |
200 |
400 |
13 |
30 |
1470 |
73 |
|
200LW250-15-18.5 |
200 |
250 |
15 |
18.5 |
1470 |
72 |
|
200LW300-15-22 |
200 |
300 |
15 |
22 |
1470 |
73 |
|
200LW250-22-30 |
200 |
250 |
22 |
30 |
1470 |
71 |
|
200LW350-25-37 |
200 |
350 |
25 |
37 |
1980 |
75 |
|
200LW400-30-55 |
200 |
400 |
30 |
55 |
1480 |
70 |
|
250LW600-9-30 |
250 |
600 |
9 |
30 |
980 |
74 |
|
250LW600-12-37 |
250 |
600 |
12 |
37 |
1480 |
78 |
|
250LW600-15-45 |
250 |
600 |
15 |
45 |
1480 |
75 |
|
250LW600-20-55 |
250 |
600 |
20 |
55 |
1480 |
73 |
|
250LW600-25-75 |
250 |
600 |
25 |
75 |
1480 |
73 |
|
300LW800-12-45 |
300 |
800 |
12 |
45 |
980 |
76 |
|
300LW500-15-45 |
300 |
500 |
15 |
45 |
980 |
70 |
|
300LW800-15-55 |
300 |
800 |
15 |
55 |
980 |
73 |
|
300LW600-20-55 |
300 |
600 |
20 |
55 |
980 |
75 |
|
300LW800-20-75 |
300 |
800 |
20 |
75 |
980 |
78 |
|
300LW950-20-90 |
300 |
950 |
20 |
90 |
980 |
80 |
|
300LW1000-25-110 |
300 |
1000 |
25 |
110 |
980 |
82 |
|
350LW1100-10-55 |
350 |
1100 |
10 |
55 |
980 |
84.5 |
|
350LW1500-15-90 |
350 |
1500 |
15 |
90 |
980 |
82.5 |
|
350LW1200-18-90 |
350 |
1200 |
18 |
90 |
980 |
83.1 |
|
350LW1100-28-132 |
350 |
1100 |
28 |
132 |
740 |
83.2 |
|
350LW1000-36-160 |
350 |
1000 |
36 |
160 |
740 |
78.5 |
|
400LW1500-10-75 |
400 |
1500 |
10 |
75 |
980 |
82.1 |
|
400LW2000-15-132 |
400 |
2000 |
15 |
132 |
740 |
85.5 |
|
400LW1700-22-160 |
400 |
1700 |
22 |
160 |
740 |
82.1 |
|
400LW1500-26-160 |
400 |
1500 |
26 |
160 |
740 |
83.5 |
|
400LW1700-30-200 |
400 |
1700 |
30 |
200 |
740 |
83.5 |
|
400LW1800-32-250 |
400 |
1800 |
32 |
250 |
740 |
82.1 |
|
500LW2500-10-110 |
500 |
2500 |
10 |
110 |
740 |
82 |
|
500LW2600-15-160 |
500 |
2600 |
15 |
160 |
740 |
83 |
|
500LW2400-22-220 |
500 |
2400 |
22 |
220 |
740 |
84 |
|
500LW2600-24-250 |
500 |
2600 |
24 |
250 |
740 |
82 |

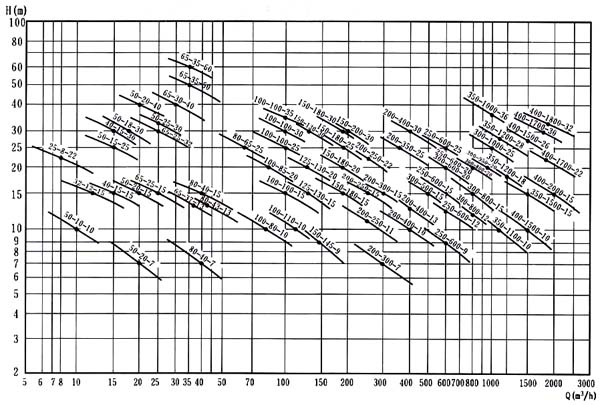

【LW型立式無堵塞排污泵】性能型譜圖：

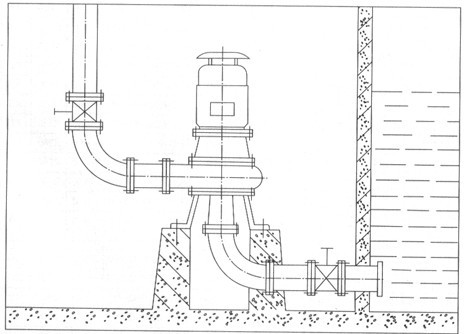

【LW型立式無堵塞排污泵】安裝示意圖：

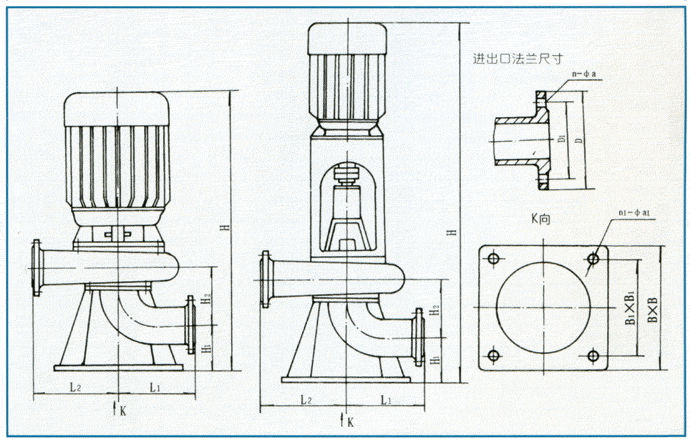

【LW型立式無堵塞排污泵】安裝尺寸圖：
【LW型立式無堵塞排污泵】故障原因及排除方法：
|
故障現象 |
原因分析 |
排除方法 |
|
流量不足
或不出水 |
1、 葉輪旋轉錯誤 2、 閥門是否打開和完好 3、 管道葉輪被堵 4、 揚程過高 5、 抽送介質密度較大 6、 密封圈損壞 |
1、 調整葉輪旋轉方向 2、 檢查、維修、排除 3、 清理雜物 4、 改泵或降低揚程 5、 用水沖稀降低濃度 6、 更換 |
|
運行不穩定 |
1、 葉輪不平衡 2、 軸承損壞 |
1、 送制造廠調換或校正 2、 更換 |
|
泵不能啟動 |
1、 缺相 2、 葉輪卡住 3、 定子繞組燒壞 |
1、 檢查電器及線路，進行修復 2、 排除雜物 3、 修理、更換繞組 |
|
電流過大 |
1、 工作電壓低 2、 管道、葉輪受阻 3、 抽送液體的高度或粘度較高使 4、 使用揚程過低 |
1、 調整工作電壓 2、 清理管道、葉輪堵物 3、 改變密度或粘度 4、 減少流量，提高揚程 |
|
壓力不足 |
1、 機械密封損壞或泄露 2、 電纜線破損 |
1、 更換 2、 更換 |
