【SG型管道泵】產品簡介：

SG型管道增壓泵（簡稱：管道泵）是為了高層建筑增壓送水，解決管道壓力過低而研制的新式立式單級離心泵，比目前應用的臥式離心泵具有很大的優越性。由于采用先進的機械密封，電機主軸直接按裝葉輪，幫有漏損少、效率高、耗電省、結構緊湊、體積小、重量輕、裝修方便，并可根據揚程與流量的需要采用并串聯使用等特點。該泵做為常規離心泵的換代產品，代替了多種老式泵，目前已廣泛應用于各行業，已成普遍趨勢。

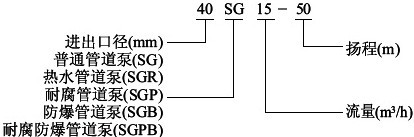

【SG型管道增壓泵】型號意義：

【SG型管道增壓泵】使用條件：

1、進口管水壓不大于3公斤/厘米2。

2、水質為清水，不應有纖維或固體顆粒，對熱水應為軟水。

3、介質溫度：冷水不低于0℃。

4、周圍環境溫度不超過±45℃。

5、電源電壓為380V，部分為220V。

注意：選用時按使用介質的情況選擇相應型號；對于特殊介質，訂貨時應特別注明，以便廠家幫助選擇或特殊加工。

【SG型管道增壓泵】產品用途：

SG型立式管道增壓泵主要適用于高層建筑，園林噴灌，管道增壓，冷熱水循環，易燃易爆液體與腐蝕性液體輸送及各種鍋爐，供水、暖通、化工、石油管道設備配套。

1.SG型管道泵適用于高層建筑增壓送水，園林噴灌，冷卻塔上水，遠距離輸水，空調，制冷沖洗，浴室等冷暖水循環加壓。使用溫度80℃以下。

2. SGR型熱水管道泵適用于采暖，鍋爐等行業的高溫熱水增壓循環。使用溫度150℃以下。

3. SGP型不銹鋼管道泵適用于輸送食品，制藥，造酒�；�工等行業的工藝流程中腐蝕介質，使用溫度100℃以下。

4. SGB系列防爆管道泵適用于輸送無腐蝕液體，有甲烷或煤礦井下固定設備I類及工廠IIA，IIB級，溫度組別為T1，T2，T3，T4組存在爆炸性混合物的其它工業場所。使用溫度80℃以下。

5. SGPB系列耐腐防爆管道泵適用于輸送化工，制藥，石油，食品，國防等工業腐蝕液體，有甲烷或煤礦井下固定設備I類及工廠IIA，IIB級，溫度組別為T1，T2，T3，T4組存在爆炸性混合物的其它工業場所。使用溫度140℃以下

【SG型管道增壓泵】性能參數：

型號	口徑 (mm)	流量 (m3/h)	揚程 (m)	電機功率 (kw)	電壓 (v)	轉速 (r/min)
15SG0.6-5	15	0.6	5	0.04	220	2800
15SG1.8-10	15	1.8	10	0.12	220	2800
20SG2-8	20	2	8	0.12	220	2800
20SG3-14	20	3	14	0.25	220	2800
20SG3-30	20	3	30	0.75	220	2800
25SG2.5-15	25	2.5	15	0.25	220	2800
25SG4-20	25	4	20	0.75	220	2800
25SG3-30	25	3	30	0.75	220	2800
32SG5-20	32	5	20	0.75	220	2800
40SG5-8	40	5	8	0.25	220	2800
40SG6-20	40	6	20	0.75	220	2800
50SG10-7.5	50	10	7.5	0.75	220	2800
50SG10-15	50	10	15	0.75	220	2800
25SG4-20	25	4	20	0.75	380	2800
25SG3-30	25	3	30	0.75	380	2800
25SG6.5-30	25	6.5	30	1.5	380	2800
25SG10-50	25	10	50	4	380	2800
32SG5-20	32	5	20	0.75	380	2800
32SG8-30	32	8	30	1.5	380	2800
32SG15-40	32	15	40	4	380	2800
32SG12-50	32	12	50	4	380	2800
32SG14-80	32	14	80	7.5	380	2800
40SG6-20	40	6	20	0.75	380	2800
40SG9-30	40	9	30	1.5	380	2800
40SG18-40	40	18	40	4	380	2800
40SG15-50	40	15	50	4	380	2800
40SG18-65	40	18	65	7.5	380	2800
40SG15-80	40	15	80	7.5	380	2800
50SG10-7.5	50	10	7.5	0.75	380	2800
50SG10-15	50	10	15	0.75	380	2800
50SG12-25	50	12	25	1.5	380	2800
50SG15-30	50	15	30	2.2	380	2800
50SG18-40	50	18	40	4	380	2800
50SG16-50	50	16	50	4	380	2800
50SG20-65	50	20	65	7.5	380	2800
50SG25-80	50	25	80	15	380	2800
50SG30-100	50	30	100	22	380	2800
65SG30-15	65	30	15	2.2	380	2800
65SG30-27	65	30	27	4	380	2800
65SG40-40	65	40	40	7.5	380	2800
65SG30-50	65	30	50	7.5	380	2800
65SG50-65	65	50	65	15	380	2800
65SG40-80	65	40	80	18.5	380	2800
65SG45-100	64	45	100	22	380	2800
80SG35-20	80	35	20	4	380	2800
80SG50-30	80	50	30	7.5	380	2800
80SG70-40	80	70	40	15	380	2800
80SG60-50	80	60	50	15	380	2800
80SG80-65	80	80	65	22	380	2800
80SG70-80	80	70	80	22	380	2800
80SG55-100	80	55	100	30	380	2800
100SG40-18	100	40	18	4	380	2800
100SG50-30	100	50	30	7.5	380	2800
100SG70-40	100	70	40	15	380	2800
100SG60-50	100	60	50	15	380	2800
100SG80-65	100	80	65	22	380	2800
100SG75-78	100	75	78	22	380	2800
100SG100-60	100	100	60	30	380	2800
100SG55-100	100	55	100	30	380	2800
125SG80-18	125	80	18	7.5	380	1450
150SG100-15	150	100	15	7.5	380	1450
150SG140-26	150	140	26	18.5	380	1450
150SG160-40	150	160	40	30	380	2800
150SG200-50	150	200	50	37	380	2800
150SG220-65	150	220	65	55.5	380	2800
150SG170-180	150	170	180	55.5	380	2800
200SG200-20	200	200	20	18.5	380	1450
200SG200-35	200	200	35	30	380	2800
200SG200-44	200	200	44	37	380	2800
200SG240-60	200	240	60	55.5	380	2800
200SG200-75	200	200	75	55.5	380	2800
250SG380-22	250	380	22	37	380	1450
250SG500-30	250	500	30	55	380	1450
300SG400-20	250	500	30	37	380	1450
300SG500-30	300	500	30	55	380	1450
350SG800-20	350	800	20	55	380	1450
400SG1000-18	400	1000	18	55	380	1450
500SG1200-15	500	1200	15	55	380	1450
500SG800-20	500	800	20	55	380	1450

【SG型管道增壓泵】結構圖：

結　構 　　如圖所示：該泵主要由電機和泵兩部分組成。電機為派生立式電機：泵由泵體、葉輪、機械密封等零件組成。其連接過程為：電機①的加長軸上連裝機械密封④、葉輪③、并用墊圈⑤和螺母⑥緊固；泵體②和電機蓋之間加一“o”型密封圈，然后用螺栓將兩者聯接牢固；泵與電機之間用密封擋水圈隔開，以防水外漏時，能保護電機安全運行。

 【SG型管道增壓泵】安裝尺寸：

泵型號	安裝尺寸連接法蘭按（jb78-59）標準制造								重量
	l	h	d	d1	d2	b	d	nn	（kg）
15SG0.6-5	165	190	1/2管牙						5
15SG1.8-10	230	300	1/2管牙						11
20SG2-8	230	300	3/4管牙						12
20SG3-14	260	320	3/4管牙						16
20SG3-30	310	360	3/4管牙						29
25SG2.5-15	270	340	100	75	60	14	12	4	18
25SG4-20	270	370	100	75	60	14	12	4	23
25SG3-30	290	370	100	75	60	14	12	4	30
32SG5-20	260	380	120	90	70	16	14	4	28
40SG5-8	260	350	130	100	80	16	14	4	19
40SG6-20	260	390	130	100	80	16	14	4	30
50SG10-7.5	255	390	140	110	90	16	14	4	32
50SG10-15	260	400	140	110	90	16	14	4	31
25SG4-20	260	370	100	75	60	14	12	4	23
25SG-3-30	290	370	100	75	60	14	12	4	28
25SG6.5-30	290	420	100	75	60	14	12	4	37
25SG10-50	350	500	115	85	65	16	14	4	58
32SG5-20	260	380	120	90	70	16	14	4	28
32SG8-30	290	420	120	90	70	16	14	4	38
32SG15-40	350	510	135	100	78	18	18	4	60
32SG12-50	350	510	135	100	78	18	18	4	61
32SG14-80	420	540	135	100	78	18	18	4	98
40SG6-20	260	390	130	100	80	16	14	4	30
40SG9-30	290	430	130	100	80	16	14	4	40
40SG18-40	350	420	145	110	85	18	18	4	61
40SG15-50	350	420	145	110	85	18	18	4	62
40SG18-65	420	550	145	110	85	18	18	4	98
40SG15-80	420	550	145	110	85	18	18	4	100
50SG10-7.5	255	390	140	110	90	16	14	4	30
50SG10-15	260	400	140	110	90	16	14	4	31
50SG12-25	290	430	140	110	90	16	14	4	42
50SG15-30	300	440	140	110	90	16	14	4	45
50SG18-40	350	530	160	125	100	20	18	4	64
50SG16-50	350	530	160	125	100	20	18	4	65
50SG20-65	420	560	160	125	100	20	18	4	101
50SG25-80	420	560	160	125	100	20	18	4	102
65SG30-100	420	690	160	125	100	20	18	4	165
65SG30-15	280	450	160	130	110	16	14	4	45
65SG30-27	310	540	160	130	110	16	14	4	68
65SG40-40	360	570	180	145	120	20	18	4	103
65SG30-50	360	570	180	145	120	20	18	4	105
65SG50-65	420	720	180	145	120	20	18	4	168
65SG40-80	420	720	180	145	120	20	18	4	270
65SG45-100	470	780	180	145	120	20	18	4	230
80SG35-20	310	560	185	150	125	18	18	4	70
80SG50-30	340	590	185	150	125	18	18	4	100
80SG70-40	400	730	195	160	135	22	18	4	173
80SG60-50	400	730	195	160	135	22	18	4	175
80SG80-65	470	800	195	160	135	22	18	8	233
80SG70-80	470	800	195	160	135	22	18	8	235
80SG55-100	520	850	195	160	135	22	18	8	290
100SG40-18	310	570	205	170	145	18	18	4	75
100SG50-30	340	600	205	170	145	18	18	4	100
100SG70-40	400	750	215	180	155	22	18	8	180
100SG60-50	400	750	215	180	155	22	18	8	185
100SG80-65	470	810	215	180	155	22	18	8	245
100SG75-78	470	810	215	180	155	24	18	8	250
100SG100-60	500	870	215	180	155	24	18	8	300
100SG55-100	500	870	215	180	155	24	18	8	300
125SG80-18	520	690	245	210	185	24	18	8	155
150SG100-15	520	710	280	240	210	22	23	8	160
150SG140-26	550	830	280	240	210	22	23	8	300
150SG160-40	550	900	280	240	210	22	23	8	350
150SG200-50	720	925	280	240	210	22	23	8	370
150SG220-65	720	1050	280	240	210	26	23	8	450
150SG170-180	720	1050	280	240	210	26	23	8	500
200SG200-20	550	860	335	295	265	26	23	8	300
200SG200-35	720	925	335	295	265	26	23	8	370
200SG200-44	720	950	335	295	265	28	23	8	390
200SG240-60	720	1080	335	295	265	28	23	8	500
200SG200-75	720	1080	335	295	265	28	23	8	520
250SG380-22	680	1020	390	350	320	28	23	12	430
350SG500-30	700	1100	390	350	320	28	23	12	550
300SG400-20	680	1050	440	400	368	28	23	12	460
300SG500-30	700	1130	440	400	368	28	23	12	580
350SG800-20	750	1180	500	460	428	30	23	16	600
400SG1000-18	800	1210	565	515	482	32	23	16	650
500SG1200-15	850	1240	670	620	585	34	25	20	750
500SG800-20	850	1240	670	620	585	34	25	20	750

【SG型管道增壓泵】安裝：

裝配與拆卸
1.把所有待裝的零部件擦洗干凈。
2.在電機主軸上裝機械密封，在機械密封動、靜環配合的表面，加少量潔凈的透平油或20號機油。
3.裝葉輪，用葉輪螺母緊固。
4.裝"0"型圈，把泵體與電機端蓋用螺栓緊詞。注意使葉輪前蓋板與泵體間隙為2十0.5毫米，葉輪進口外圈與泵體保證一定的運轉間隙。
5.拆卸順序與此相反。
安裝與使用
1.用橡膠墊圈與螺栓把泵體兩端法蘭與管路法蘭連接好，即完成按裝。為了使用與維修方便，在泵的進、出口管路上均應按裝一只調節閥。
2.打開進口調節閥， 使水進入泵中，以保持密封腔內充滿液體（否則會研損密封），關閉出口閥。
3.接通電源，點動確定正確轉向。
4.轉向確定后，使泵啟動、運轉。
5.調節出口閥開度， 使泵在設計點附近運行，據泵的額定流量和揚程附近。〔為此，好在出口法蘭附近裝一只壓力表）。注意:本泵嚴禁缺水運轉，以免損壞密封件。

【SG型管道增壓泵】故障原因及排除方法：

故障	原因	排除方法
1、水泵不出水	注入水泵的水不免，旋轉方向不對，葉輪流道堵塞。	再往水泵內注水，輸通葉輪流產，調正旋轉方向。
2、水泵流量不足	水泵部分淤塞，轉數太低，葉輪損壞，出口閥開度過大。	清洗耳恭聽水泵及管子，更換葉輪，增加水泵軸轉數，調節出口閥。
3、出口壓力不足	液體中有空氣，轉速太低葉輪損壞，出口閥開度過大。	排除液體中空氣，增加泵轉速，更換葉輪，調小出口閥。
4、泵消耗功率過大 （電機發熱）	機械缺陷如運轉間隙過小，電機軸彎，螺栓松動等，泵在太大的流量下工作即泵在遠低于額定揚程下工作。	檢查機械部分及時調整處理，調節器正出口閥使泵在額定流量和揚程附近工作。
5、水泵振動	管道系統支撐不好，葉輪部分堵塞造成不平衡產生氣蝕，液體中有空氣。	檢查泵支撐部門，擰緊螺母，輸通葉輪使其平衡，排除空氣。
6、水泵漏水	機械密封損壞，O型圈損壞，泵體漏水。	更換機械密封及O型圈，焊接泵體漏水處。
7、水泵噪音過重	軸承過熱缺油，水泵負荷過生重。	軸承處加油，按4排除。
